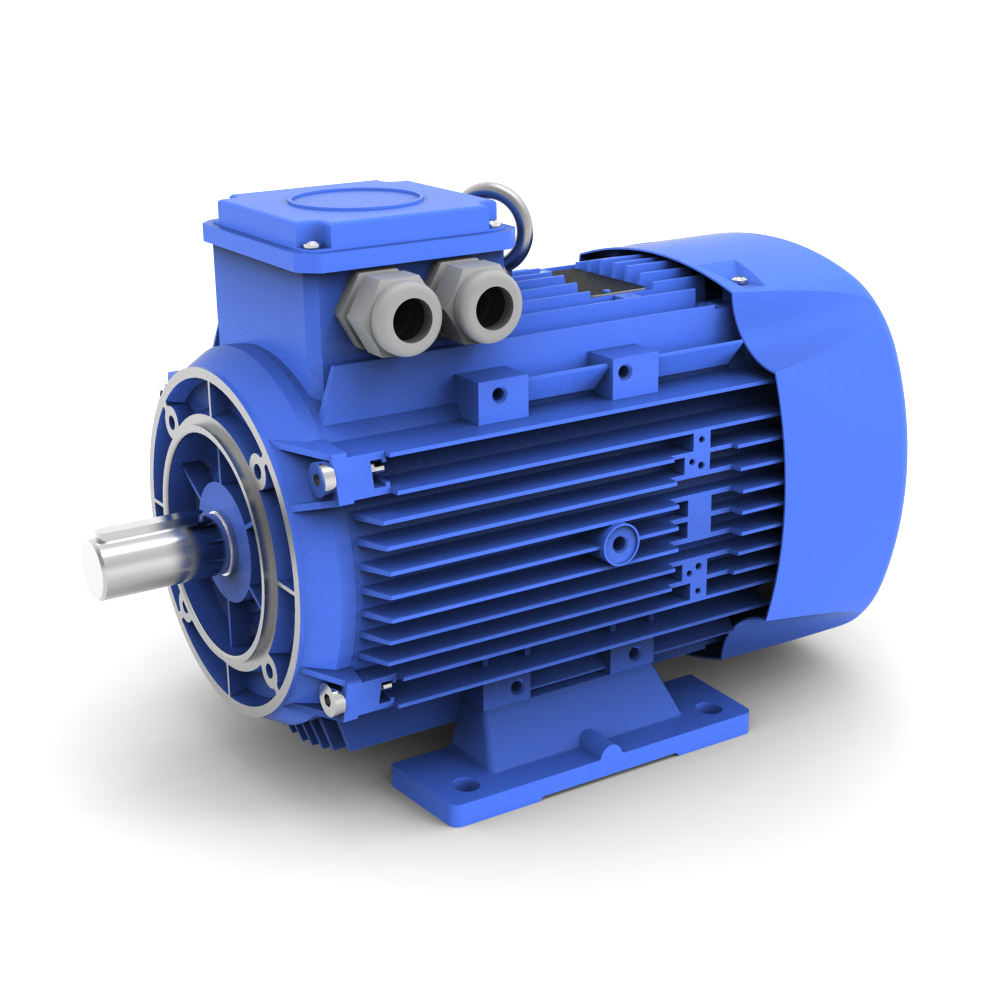

Aluminium draaistroommotor 2/4V-3f 0.55kW 1400rpm IEC80 B3/B14a
Aluminium draaistroommotor aansluitspanning 230/400V-3fasen-50Hz vermogen 0.55kW toerental 1400rpm bouwvorm B3/B14a
| Product code | DAA04AB55AT7 |
|---|---|
| Leveranciernummer | AM-80Z-AA-4 |
| Fabrikant | AEG-Lafert |
| Materiaal behuizing | Aluminium |
| Aantal polen | 4 |
| Nominaal vermogen | 0.55 kW |
| IE rendementsklasse | 1 |
| Bouwvorm montage positie | B3/B14a |
| IEC code | 80 |
| fabrikant | AEG-Lafert |
|---|---|
| materiaal behuizing | Aluminium |
| aantal polen | 4 |
| nominaal vermogen | 0.55 kW |
| nominaal toerental motor | 1400 min-1 |
| iEC code | 80 |
| bouwvorm montage positie | B3/B14a |
| klemmenkast positie | Top |
| iE rendementsklasse | 1 |
| verkoopdatum tot | Per 1 juli 2021 non-IE, uitlopend product |
| aansluitspanning motor bij 50Hz | 230/400V-3fasen-50Hz |
| iP beschermingsklasse | 55 |
| isolatieklasse | F-klasse B |
| nominaal koppel motor | 3.8 Nm |
| startkoppel / Nominaal koppel Ms/Mn | 2.5 |
| aanloopkoppel / Nominaal koppel Ma/Mn | 2.6 |
| kippkoppel / Nominaal koppel Mk/Mn | 2.6 |
| nominale stroom bij 400V bij 50Hz | 1.6 A |
| aanloopstroom / Nominaal stroom Ia/In | 3.6 |
| cosinus Phi bij 100% belasting en 50Hz | 0.72 j |
| massatragheidsmoment J | 0.00138 kgm² |
| rendement bij 100% belasting | 70.0 % |
| rendement bij 75% belasting | 69.0 % |
| rendement bij 50% belasting | 67.0 % |
| geluidsdruk LpA | 48 dB(A) |
| geluidsvermogen LWA | 60 dB(A) |
| maximaal aantal starts per uur | 140 |
| maximale axiale askracht horizontaal Fa | 0.44 kN |
| maximale axiale askracht vertikaal boven Fa | 0.47 kN |
| maximale axiale askracht vertikaal beneden Fa | 0.41 kN |
| maat wartel | M25 |
| maat tweede wartel | M20 |
| gewicht | 8.2 kg |
| kleur | Zwart |
| lager DE (aszijde) | 6204-2Z |
| lager NDE (waaierzijde) | 6204-2Z |
Tekening
De IEC gestandaardiseerde aluminium draaistroommotoren van AEG-Lafert uit de AM serie voldoen aan alle internationale normeringen, inclusief EMC en LV richtlijnen, en zijn leverbaar in een vermogen van 0,06 tot 15kW in voet en flensuitvoeringen B5 of B14. Alle motoren zijn vanzelfsprekend geschikt voor gebruik met een frequentieregelaar en voldoen aan efficiency klasse IE1 Standard efficiency.
Volgens de geldende IE-regelgeving (60034-30-1) dienen IE1 moteren in 2-, 4-, 6-polige uitvoering een vermogen kleiner dan 0,75kW of hoger dan 375kW te hebben. Daarnaast zijn bijzondere uitvoeringen toegestaan waaronder remmotoren of intermitterend gebruik (zoals S2).
IE efficiency klasse
- IE1 - Standard Efficiency
Nominaal vermogen (4-polig)
- 0,06-15kW
IEC bouwgrootten
- 56-160L
Aantal polen
- Eentoerig; 2,4,6,8
Uitvoeringen
- Voet IM B3
- Flens IM B5 of IM B14
- Combinatie van voet B3 en flens B5 of B14
Frequentie
- 50 Hz en 60 Hz
Richtlijnen
- CEE 73/23 (LVD) en CEE89/336 (EMC)
Frequentieregeling geschikt
- Alle bouwgrootten
Behuizing
- Aluminium IP55
Motoropties
- Temperatuursensoren (PTC of clixon)
- Separate geforceerde koeling
- Ingebouwde encoder
- Afwijkende spanningen
- Hogere afdichtingsklasse
- Speciale motorflenzen
- CSA en UL keurmerk
