fabrikant |
ELSTO |
|
materiaal behuizing |
Aluminium |
|
aantal polen |
4 |
|
nominaal vermogen |
0.55 kW |
|
nominaal toerental motor |
1425 min-1 |
|
iEC code |
80 |
|
bouwvorm montage positie |
B3 |
|
klemmenkast positie |
Top |
|
iE rendementsklasse |
2 |
|
verkoopdatum tot |
Onbeperkt |
|
aansluitspanning motor bij 50Hz |
230/400V-3fasen-50Hz |
|
iP beschermingsklasse |
55 |
|
isolatieklasse |
F, klasse B |
|
nominaal koppel motor |
3.75 Nm |
|
aanloopkoppel / Nominaal koppel Ma/Mn ster bij 50H |
3.1 |
|
kippkoppel / Nominaal koppel Mk/Mn |
3.6 |
|
nominale stroom bij 400V bij 50Hz |
1.45 A |
|
aanloopstroom / Nominaal stroom Ia/In ster bij 50H |
5 |
|
cosinus Phi bij 100% belasting en 50Hz |
0.73 j |
|
massatragheidsmoment J |
0.00205 kgm² |
|
rendement bij 100% belasting |
76.3 % |
|
rendement bij 75% belasting |
76.8 % |
|
geluidsdruk LpA |
49 dB(A) |
|
maat wartel |
M20 |
|
aantal wartels |
1 |
|
gewicht |
11.5 kg |
|
kleur |
RAL5010 blauw |
|
lager DE (aszijde) |
6204-2Z |
|
afdichting DE (aszijde) |
20x30x7 |
|
afdichting NDE (waaierzijde) |
20x30x7 |

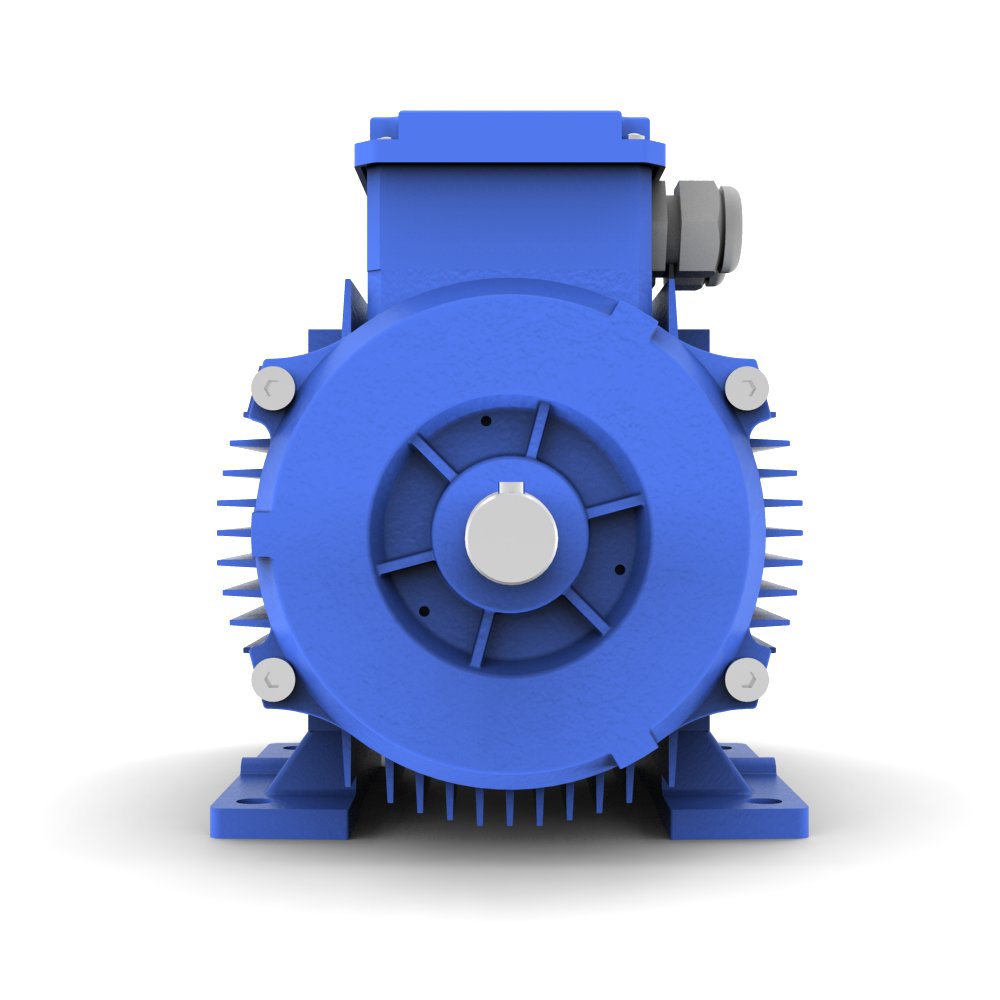

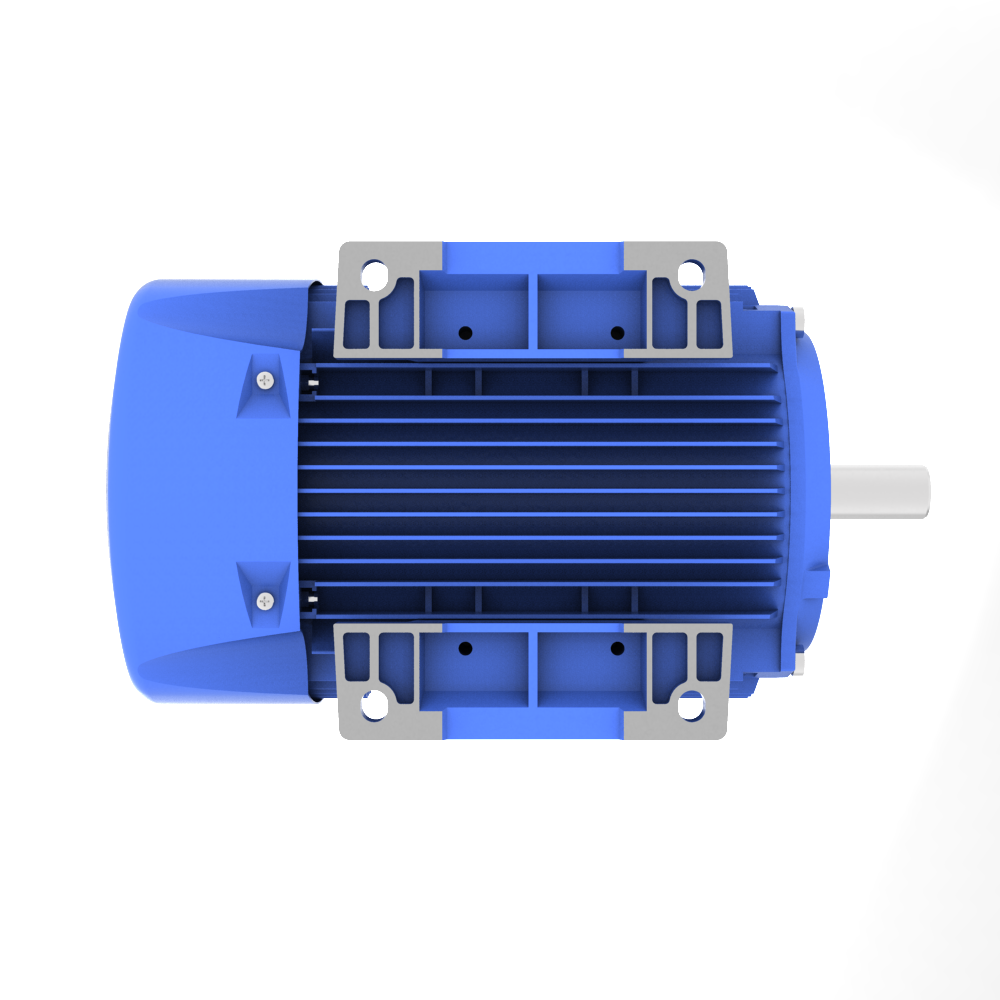

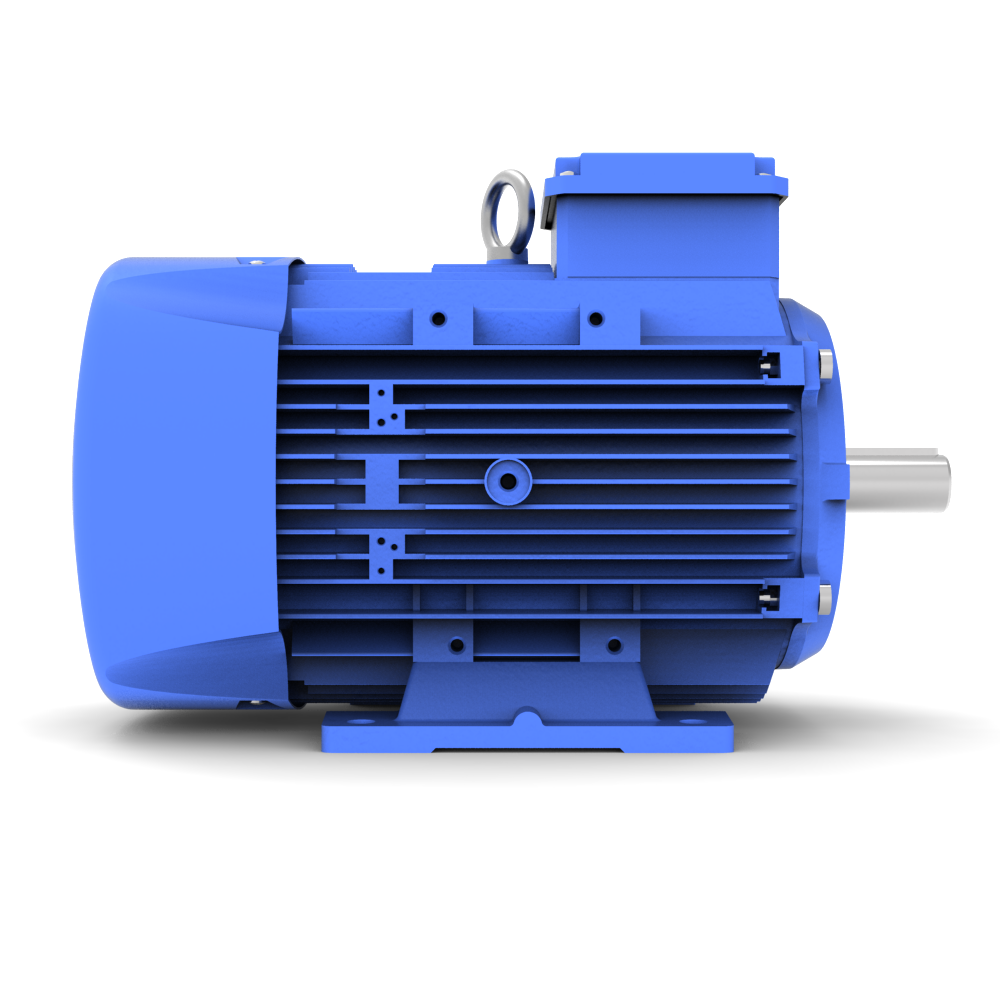

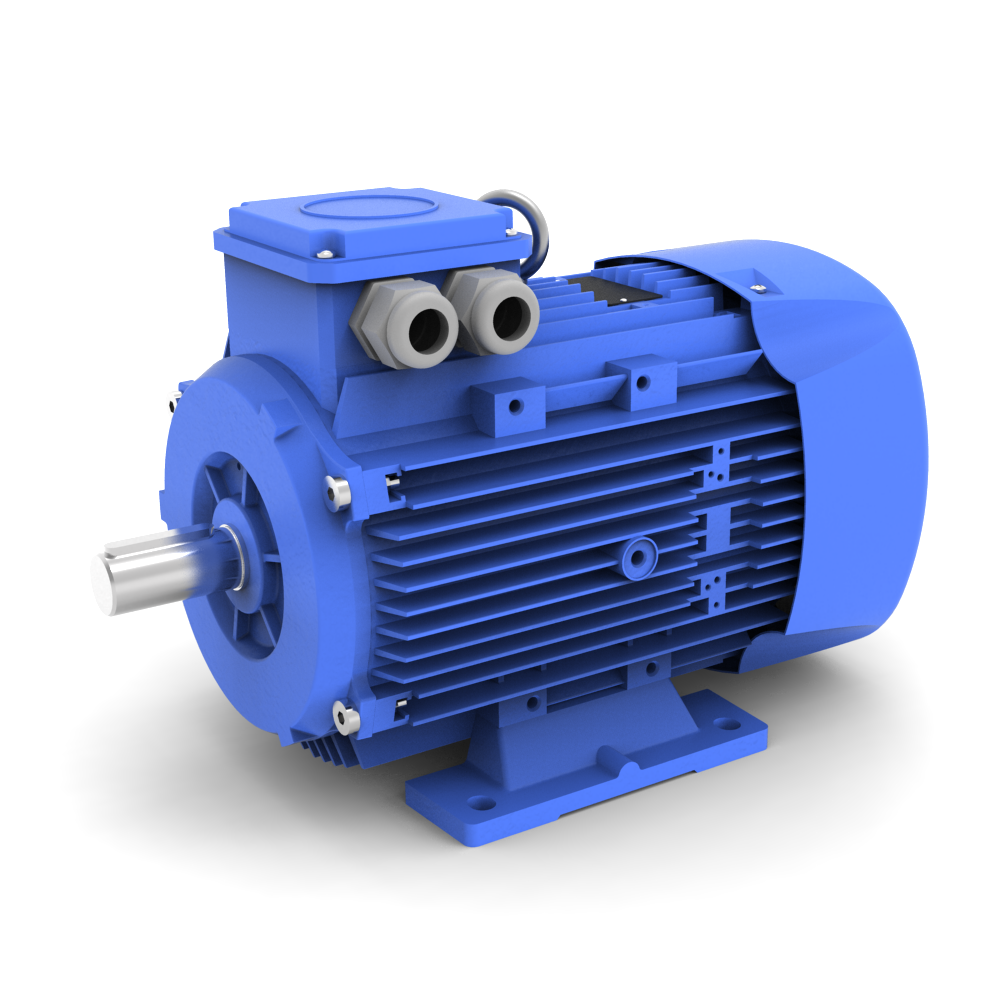

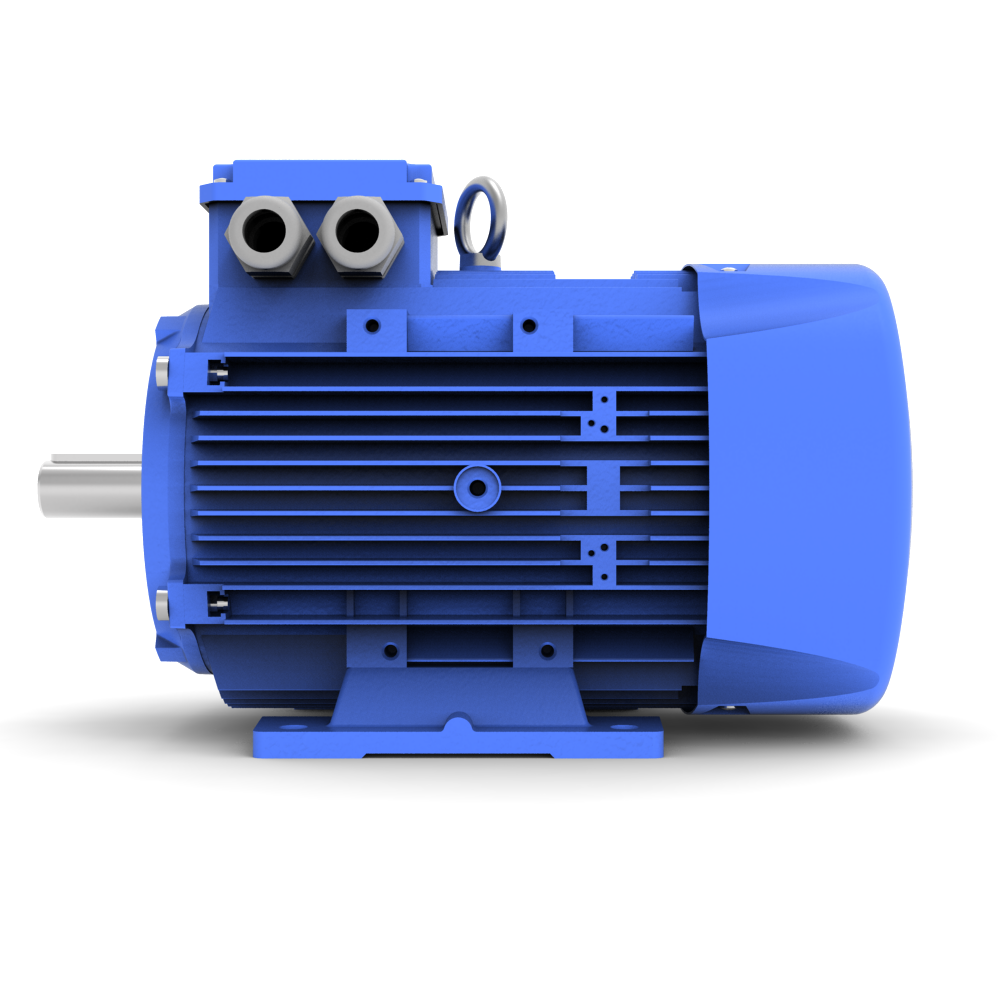

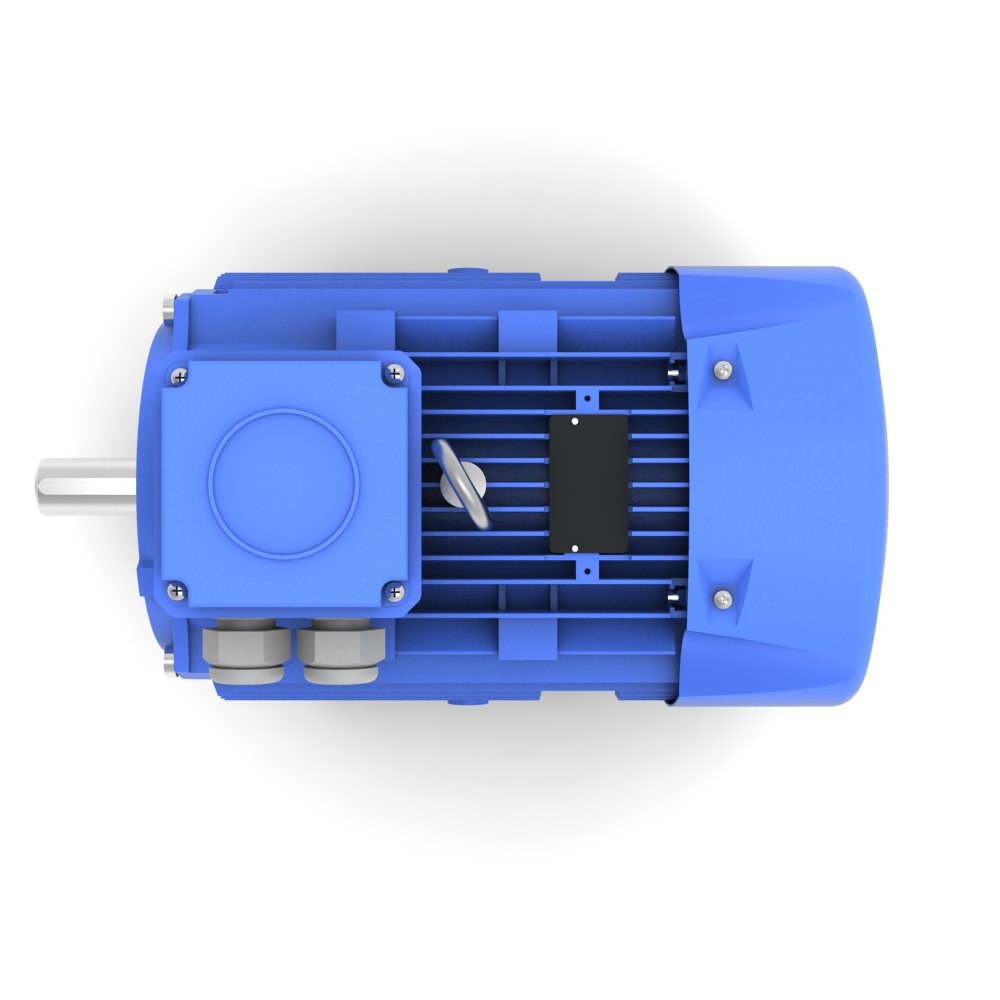

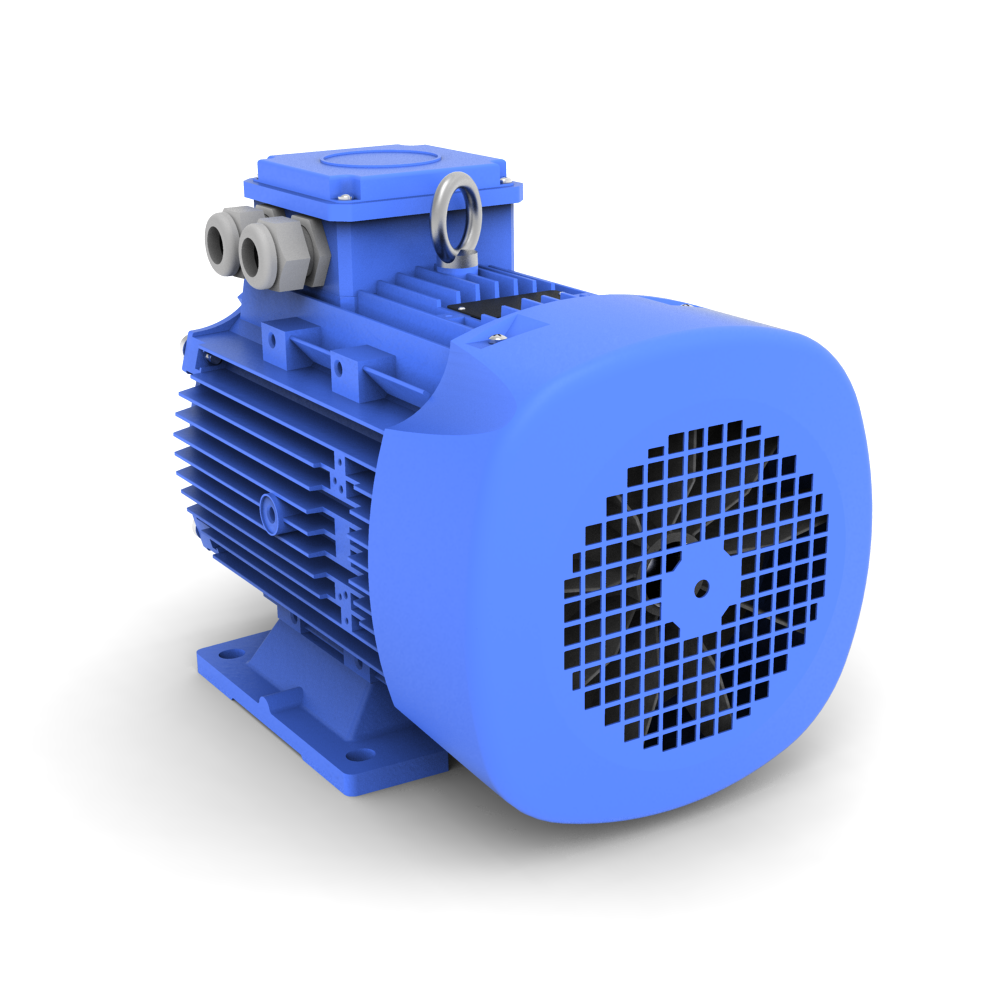

De IEC gestandaardiseerde aluminium draaistroommotoren van ELSTO uit de E2T serie voldoen aan alle internationale normeringen, inclusief EMC en LV richtlijnen, en zijn leverbaar in een vermogen van 0,12 tot 55kW in voet en flensuitvoeringen B5 of B14. Alle motoren zijn vanzelfsprekend geschikt voor gebruik met een frequentieregelaar en voldoen aan efficiency klasse IE2 High efficiency.
Volgens de geldende IE-regelgeving (60034-30-1) dienen IE2 moteren in 2-, 4-, 6-polige uitvoering een vermogen kleiner dan 0,75kW of hoger dan 375kW te hebben. Daarnaast zijn bijzondere uitvoeringen toegestaan waaronder remmotoren of intermitterend gebruik (zoals S2).
IE2 motoren in 2-, 4-, 6-polige uitvoering met een vermogen tussen 0,75kW en 375kW voldoen ook aan de IE-regelgeving als deze expliciet in combinatie met een frequentieregelaar wordt toegepast en als zodanig wordt geidentificeerd.
IE efficiency klasse
Nominaal vermogen (4-polig)
IEC bouwgrootten
Aantal polen
Uitvoeringen
- Voet IM B3
- Flens IM B5 of IM B14
- Combinatie van voet B3 en flens B5 of B14
Frequentie
Richtlijnen
- CEE 73/23 (LVD) en CEE89/336 (EMC)
Frequentieregeling geschikt
Behuizing
Motoropties
- Temperatuursensoren (PTC of clixon)
- Separate geforceerde koeling
- Ingebouwde encoder
- Afwijkende spanningen
- Hogere afdichtingsklasse
