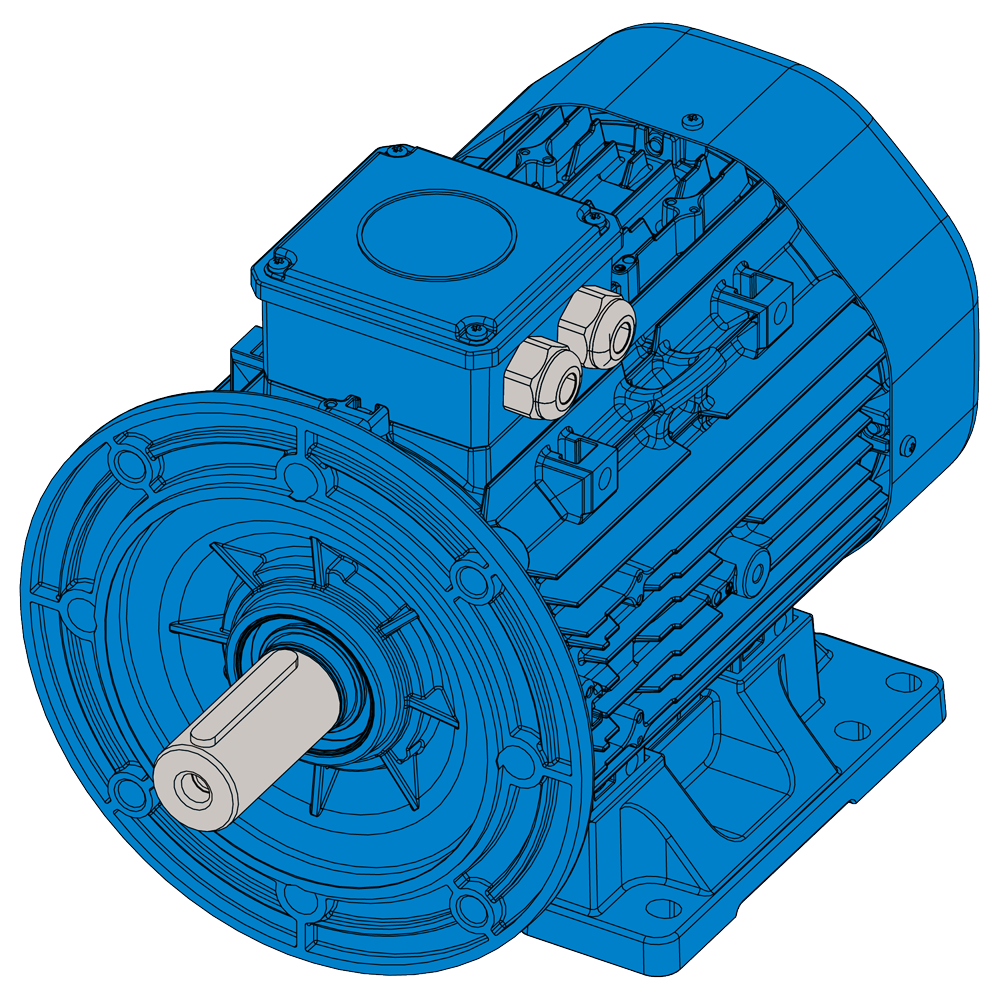

Aluminium draaistroommotor 4/6V-3f 5,5kW 970rpm IEC132M B3TB14b
| Product code | DEE10BC55CT9 |
|---|---|
| Leveranciernummer | E3H PB 132M 6B 40 |
| Fabrikant | ELSTO |
| Materiaal behuizing | Aluminium |
| Aantal polen | 6 |
| Nominaal vermogen | 5.5 kW |
| IE rendementsklasse | 3 |
| Bouwvorm montage positie | B3/B14b |
| IEC code | 132M |
Om de datasheet te kunnen downloaden moet je ingelogd zijn. Klik hier om in te loggen.
| fabrikant | ELSTO |
|---|---|
| serie | E3H |
| type | Standaard |
| materiaal behuizing | Aluminium |
| aantal polen | 6 |
| nominaal vermogen | 5.5 kW |
| nominaal vermogen bij 60Hz | 6.33 kW |
| nominaal toerental motor bij 50Hz | 970 min-1 |
| nominaal toerental motor bij 60Hz | 1170 min-1 |
| iEC code | 132M |
| bouwvorm montage positie | B3/B14b |
| klemmenkast positie | Top |
| iE rendementsklasse | 3 |
| verkoopdatum tot | -- |
| frequentieregelaar verplicht | Nee |
| aansluitspanning motor bij 50Hz | 400/690V - 3 fasen |
| aansluitspanning motor bij 60Hz | 460/795V - 3 fasen |
| iP beschermingsklasse | 55 |
| isolatieklasse | F trc B |
| balanceerklasse | A |
| nominaal koppel motor bij 50Hz | 54.15 Nm |
| nominaal koppel motor bij 60Hz | 51.63 Nm |
| aanloop / Nominaal koppel Ma/Mn bij 50Hz | 1.5 |
| aanloop / Nominaal koppel Ma/Mn bij 60Hz | 1.43 |
| kippkoppel / Nominaal koppel Mk/Mn bij 50Hz | 2.6 |
| kippkoppel / Nominaal koppel Mk/Mn bij 60Hz | 2.5 |
| nominale stroom bij 400V bij 50Hz | 12.1 A |
| nominale stroom bij 400V bij 60Hz | 11.85 A |
| aanloop / Nominaal stroom Ia/In bij 50Hz | 5.45 |
| aanloop / Nominaal stroom Ia/In bij 60Hz | 5,287 |
| cosinus Phi bij 100% belasting en 50Hz | 0.75 j |
| cosinus Phi bij 100% belasting en 60Hz | 0.76 j |
| massatragheidsmoment J | 0.0594 kgm² |
| rendement bij 100% belasting | 88 % |
| rendement bij 75% belasting | 88.7 % |
| rendement bij 50% belasting | 88 % |
| geluidsdruk LpA bij 50Hz | 60 dB(A) |
| geluidsdruk LpA bij 60Hz | 63 dB(A) |
| max axiale askracht horizontaal duw Fa | 0.3 kN |
| max axiale askracht horizontaal trek Fa | 1.46 kN |
| max axiale askracht vertikaal boven omhoog Fa | 1.68 kN |
| max axiale askracht vertikaal boven omlaag Fa | 0.08 kN |
| max axiale askracht vertikaal beneden omhoog Fa | 0.52 kN |
| max axiale askracht vertikaal beneden omlaag Fa | 1.24 kN |
| maximale radiale askracht Fr | 1.08 kN |
| materiaal eindschild | Aluminium |
| materiaal voorflens B14 | Gietstaal |
| materiaal koelwaaier | Kunststof |
| materiaal waaierkap | Staal |
| maat wartel | M32 |
| aantal wartels | 1 |
| doorsnede ader voedingskabel | 18-25 mm² |
| boutmaat aansluitpunt | M6 |
| gewicht | 82.5 kg |
| kleur | Ral 5010 |
| lager DE (aszijde) | 6208-ZZ |
| lager NDE (waaierzijde) | 6208-ZZ |
Tekening
De IEC gestandaardiseerde aluminium draaistroommotoren van ELSTO uit de E3H serie voldoen aan alle internationale normeringen, inclusief EMC en LV richtlijnen, en zijn leverbaar in een vermogen van 0,12 tot 45kW in voet B3 en/of flensuitvoeringen B5 of B14. Alle motoren zijn vanzelfsprekend geschikt voor gebruik met een frequentieregelaar. De motoren voldoen aan energieklasse IE3.
IE efficiency klasse
- IE3 - Premium Efficiency
Nominaal vermogen (4-polig)
- 0,12-45kW
IEC bouwgrootten
- 63-225M
Aantal polen
- Eentoerig; 2,4,6
Uitvoeringen
- Voet IM B3
- Flens IM B5 of IM B14
- Combinatie van voet B3 en flens B5 of B14
Frequentie
- 50 Hz en 60 Hz
Richtlijnen
- CEE 73/23 (LVD) en CEE89/336 (EMC)
Frequentieregelaar geschikt
- Alle bouwgrootten
Behuizing
- Aluminium IP55
Motoropties
- Temperatuursensoren (PTC of clixon)
- Separate geforceerde koeling
- Ingebouwde encoder
- Afwijkende spanningen
- Hogere afdichtingsklasse
