fabrikant |
AEG-Lafert |
|
serie |
AMV-serie |
|
materiaal behuizing |
Aluminium |
|
aantal polen |
4/2 - 1500/3000 |
|
nominaal vermogen |
0.44/2.2 kW |
|
nominaal toerental motor |
1430/2830 min-1 |
|
iEC code |
90L |
|
bouwvorm montage positie |
B14a |
|
iE rendementsklasse |
1 |
|
aansluitspanning motor bij 50Hz |
400V-3fasen-50Hz |
|
soort wikkeling |
Dahlander Y / YY |
|
isolatieklasse |
F-klasse B |
|
nominaal koppel motor |
2.9/7.4 Nm |
|
aanloopkoppel / Nominaal koppel Ma/Mn |
2.6/2.8 |
|
nominale stroom bij 400V bij 50Hz |
1.1/4.8 A |
|
aanloopstroom / Nominaal stroom Ia/In |
4.5/5.2 |
|
cosinus Phi bij 100% belasting en 50Hz |
0.76/0.89 j |
|
massatragheidsmoment J |
0.00373 kgm² |
|
rendement bij 100% belasting |
74/72 % |
|
geluidsdruk LpA |
62 dB(A) |
|
geluidsvermogen LWA |
74 dB(A) |
|
maximale axiale askracht horizontaal Fa |
0.34 kN |
|
maximale axiale askracht vertikaal boven Fa |
0.38 kN |
|
maximale axiale askracht vertikaal beneden Fa |
0.31 kN |
|
maximale radiale askracht Fr |
0.67 kN |
|
maat wartel |
M25 |
|
maat tweede wartel |
M20 |
|
maxiamale diameter voedingskabel |
16 mm |
|
doorsnede ader voedingskabel |
4 mm² |
|
gewicht |
17.1 kg |
|
lager DE (aszijde) |
6205-2Z |
|
lager NDE (waaierzijde) |
6205-2Z |

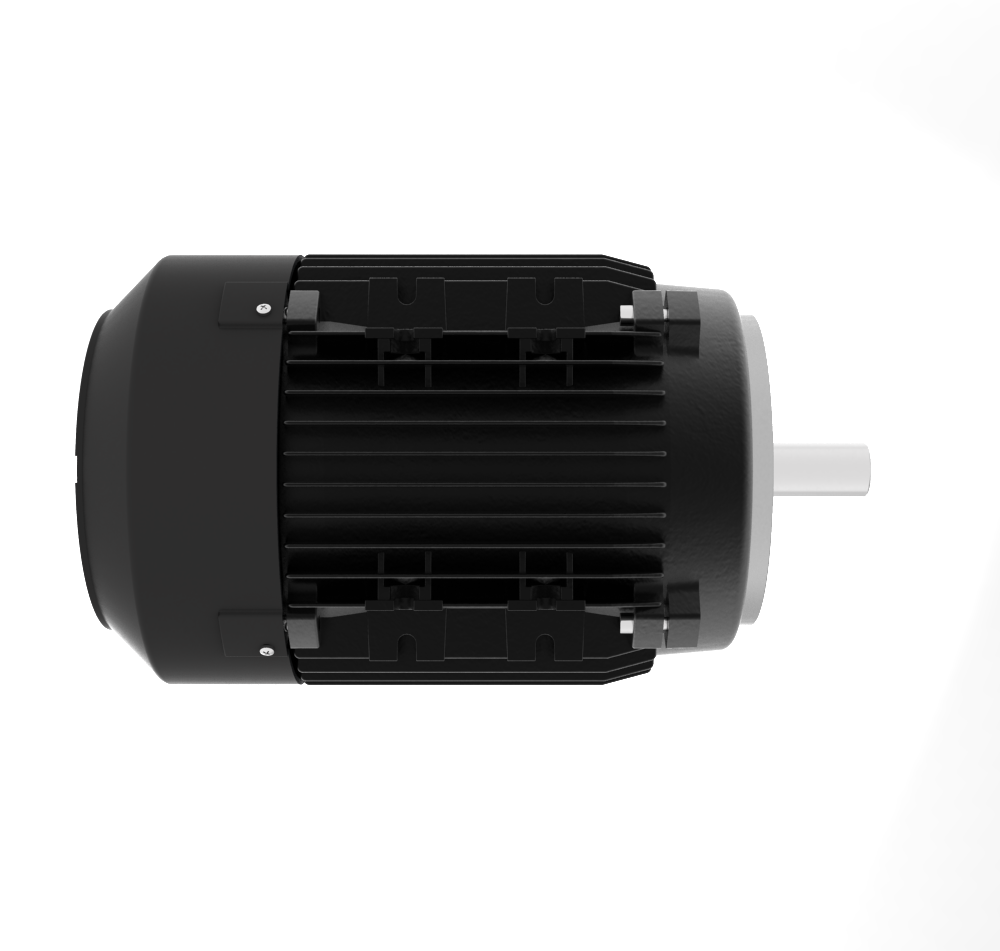

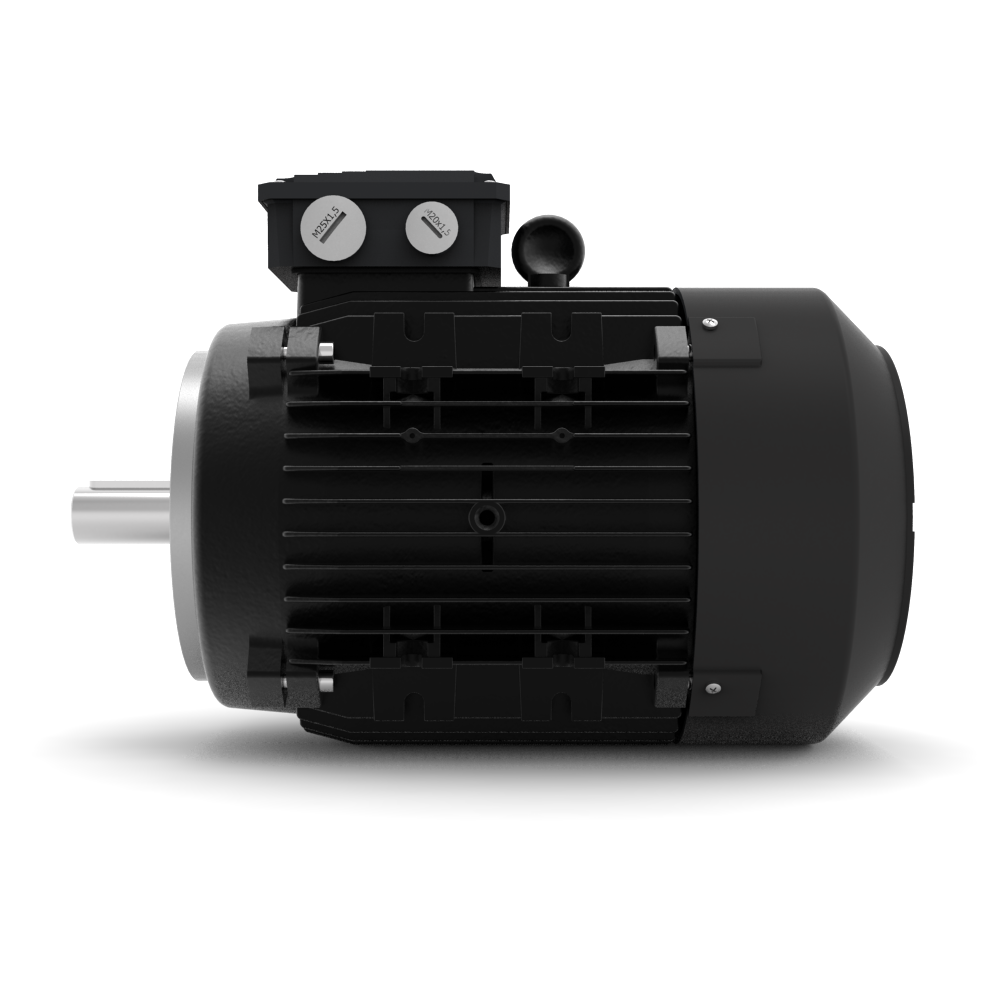

De IEC gestandaardiseerde aluminium poolomschakelbare (2-toeren) draaistroommotoren van AEG-Lafert uit de AM-serie en AMV-serie voldoen aan alle internationale normeringen, inclusief EMC en LV richtlijnen, en zijn leverbaar in een vermogen van 0,08 tot 18,5kW in voet en flensuitvoeringen B5 of B14. De AM-serie heeft bij zowel het lage als het hoge toerental een gelijkblijvend koppel, en de AMV-serie heeft een kwadratisch koppel. De 2/4-polige en 4/8-polige motoren en hebben Dahlander aansluiting, en de 4/6-polige of 6/8-polige motoren hebben een gescheiden wikkeling.
Volgens de geldende IE-regelgeving (60034-30-1) vallen poolomschakelbare motoren onder de categorie bijzondere motoren en mogen met deze IE-klasse worden toegepast.
IE efficiency klasse
- IE1 - Standard Efficiency
Nominaal vermogen
IEC bouwgrootten
Serie
- AM: gelijkblijvend koppel
- AMV: kwadratisch koppel
Aantal polen
- Dahlander; 2/4 en 4/8
- Gescheiden wikkeling: 4/6 en 6/8
Uitvoeringen
- Voet IM B3
- Flens IM B5 of IM B14
- Combinatie van voet B3 en flens B5 of B14
Frequentie
Richtlijnen
- CEE 73/23 (LVD) en CEE89/336 (EMC)
Behuizing
- Aluminium IP55
- Kleur: zwart
Motoropties
- Temperatuursensoren (PTC of clixon)
- Separate geforceerde koeling
- Ingebouwde encoder
- Afwijkende spanningen
- Hogere afdichtingsklasse
- Speciale motorflenzen
- CSA en UL keurmerk
