Rechte tandwielkast AS16 i=7,41 voorflens F motorflens 63 positie B5
| Product code | AS016007402BF |
|---|---|
| Leveranciernummer | AS16 F 7,41 63 B5 B5 |
| Serie code reductor | AS - Coaxiale tandwielreductor |
| Type ingang reductor | P - IEC aanbouwflens |
| Reductor uitvoering | F - Voorflens |
| Ingaand vermogen [kW] | 0.18 kW |
| Uitgaand koppel reductor [Nm] | 9 Nm |
| Uitgaand toerental reductor [rpm] | 189 min-1 |
| Uitgaande asdiameter reductor | 16 mm |
| Type code reductor | AS16 |
Om de datasheet te kunnen downloaden moet je ingelogd zijn. Klik hier om in te loggen.
| fabrikant | Bonfiglioli Riduttori |
|---|---|
| serie code reductor | AS - Coaxiale tandwielreductor |
| iEC flens type | B5 |
| iEC flensgrootte | 63 |
| type code reductor | AS16 |
| reductor uitvoering | F - Voorflens |
| type ingang reductor | P - IEC aanbouwflens |
| montage positie reductor | B5 |
| uitgaande asdiameter reductor | 16 mm |
| ingaand vermogen [kW] | 0.18 kW |
| thermisch vermogen [1400 rpm] | 3.3 kW |
| service factor | 3.5 |
| uitgaand koppel reductor [Nm] | 9 Nm |
| ingaand toerental reductor | 1400 min-1 |
| overbrengingsverhouding | 7.41 |
| uitgaand toerental reductor [rpm] | 189 min-1 |
| dynamisch rendement | 95 % |
| gewicht reductor | 3.4 kg |

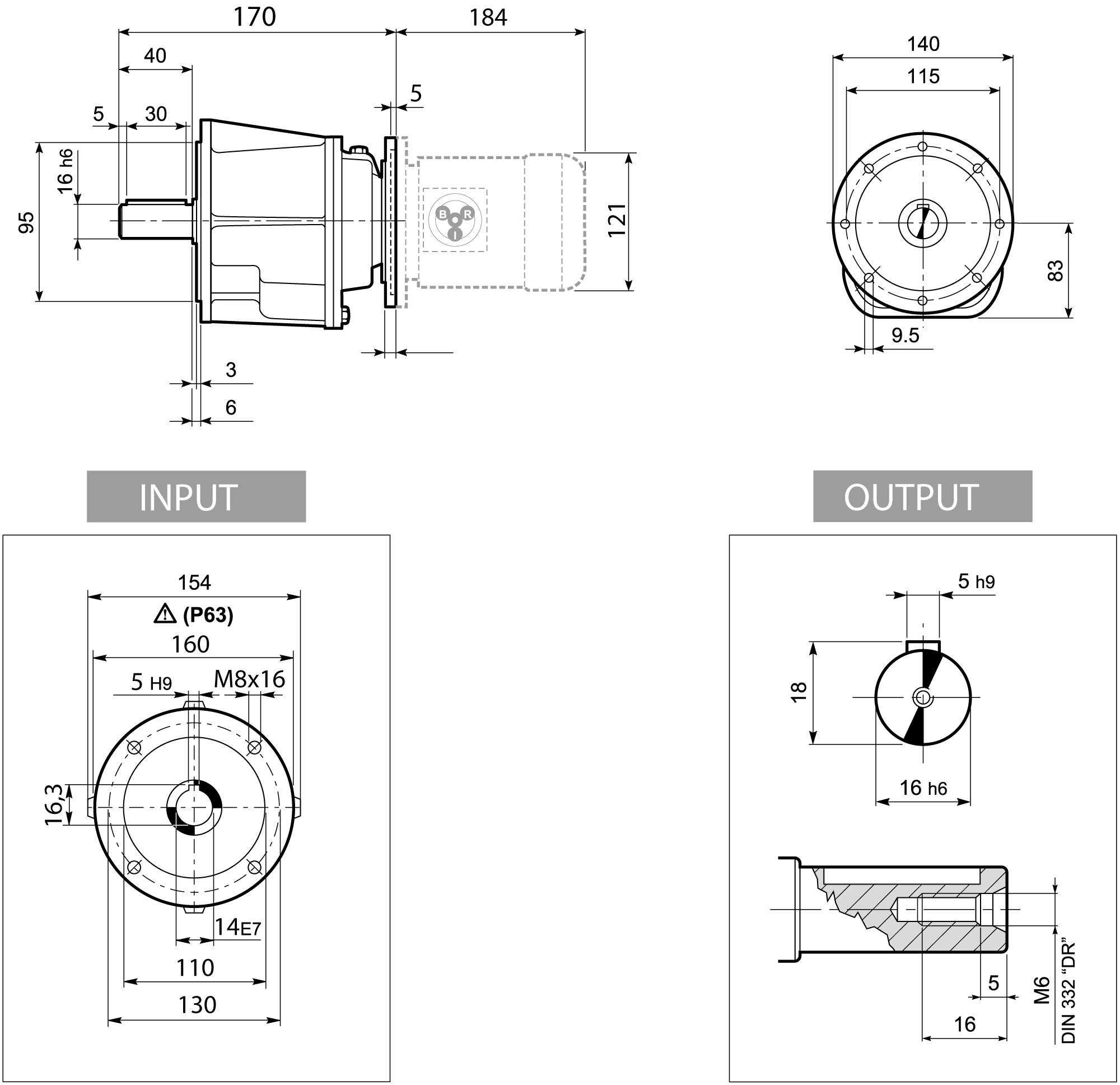

Tekening

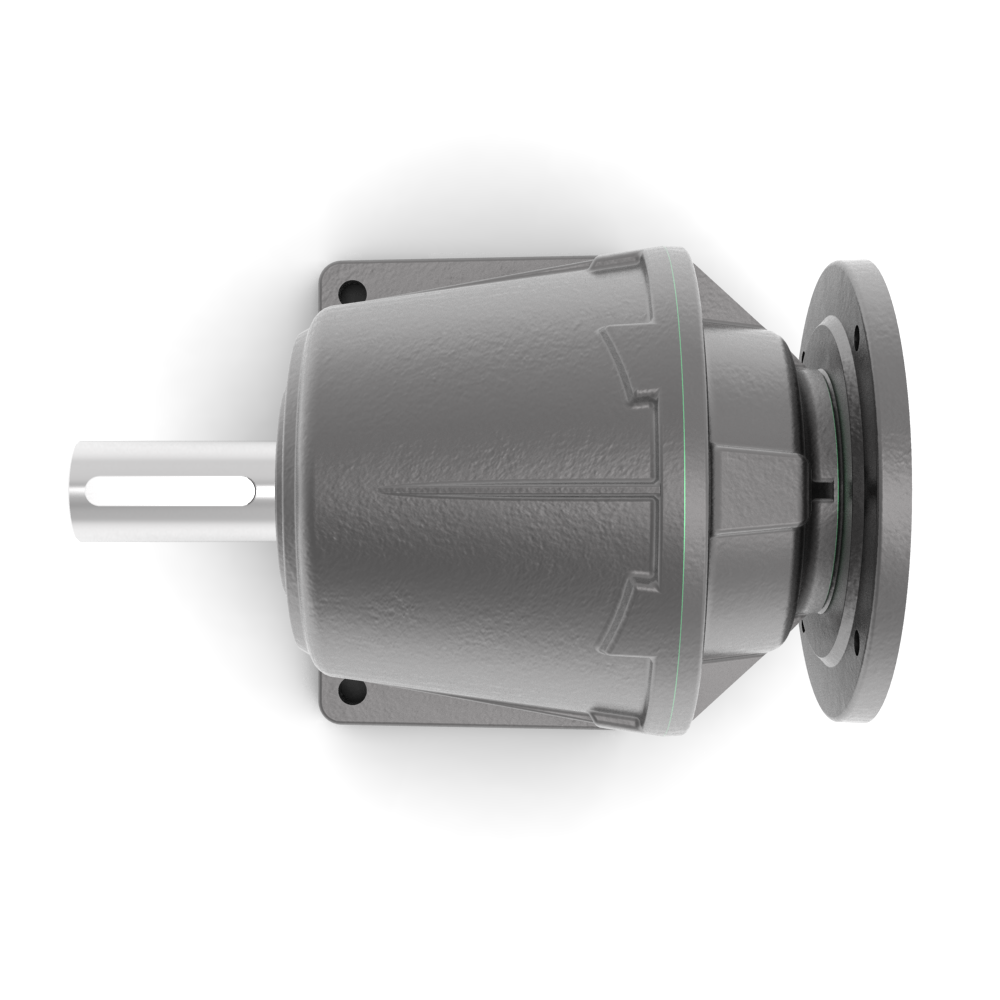

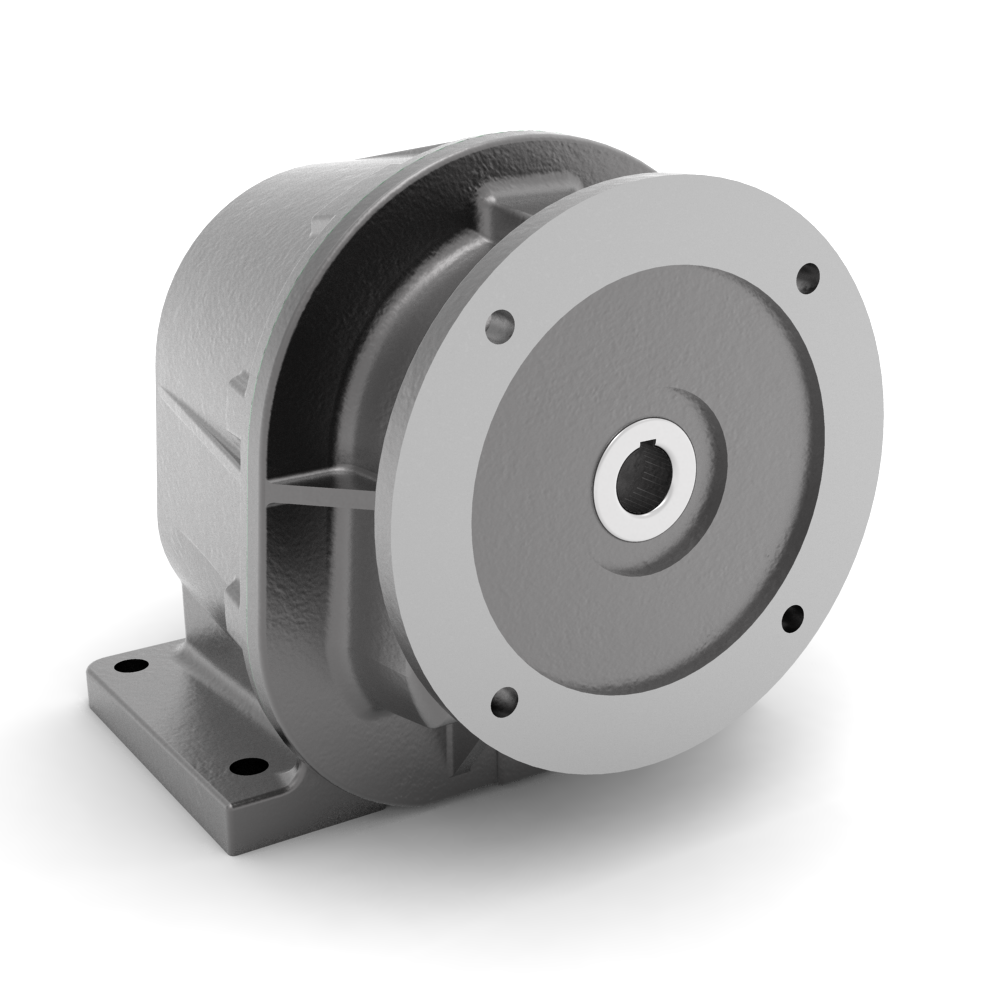

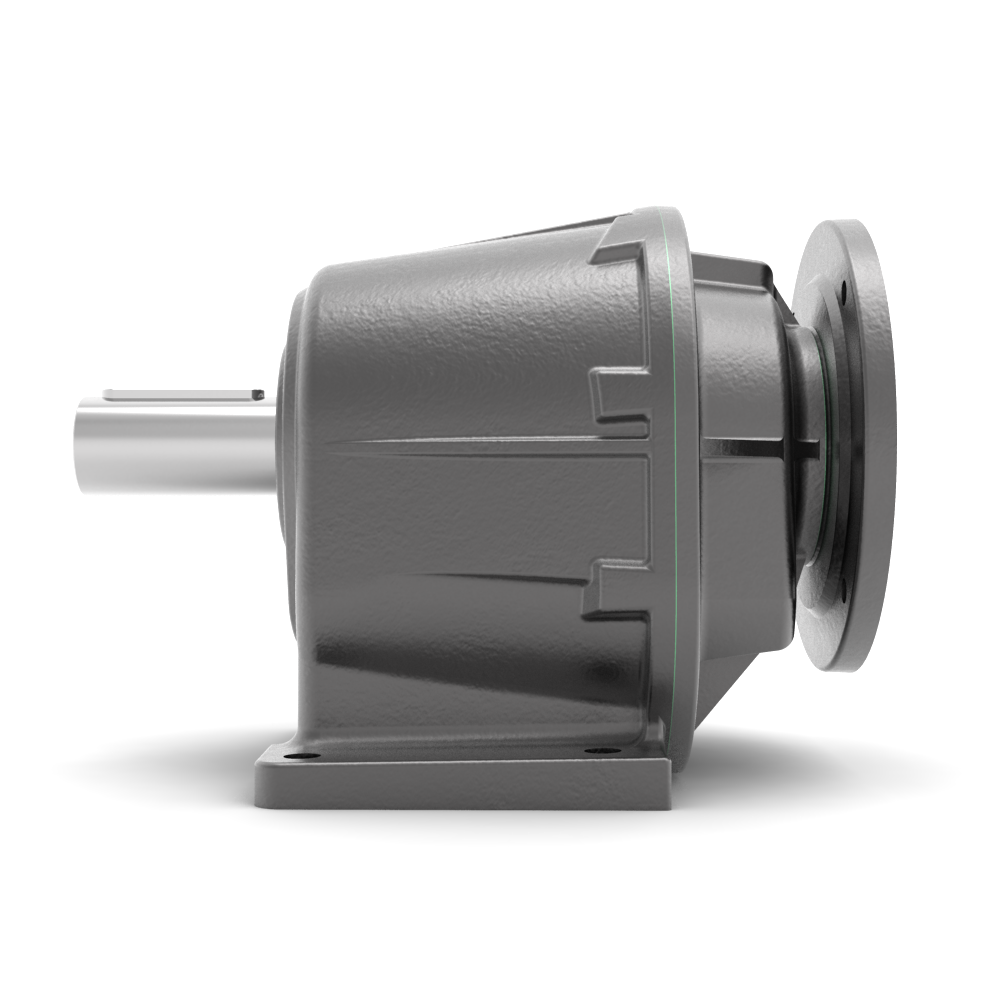

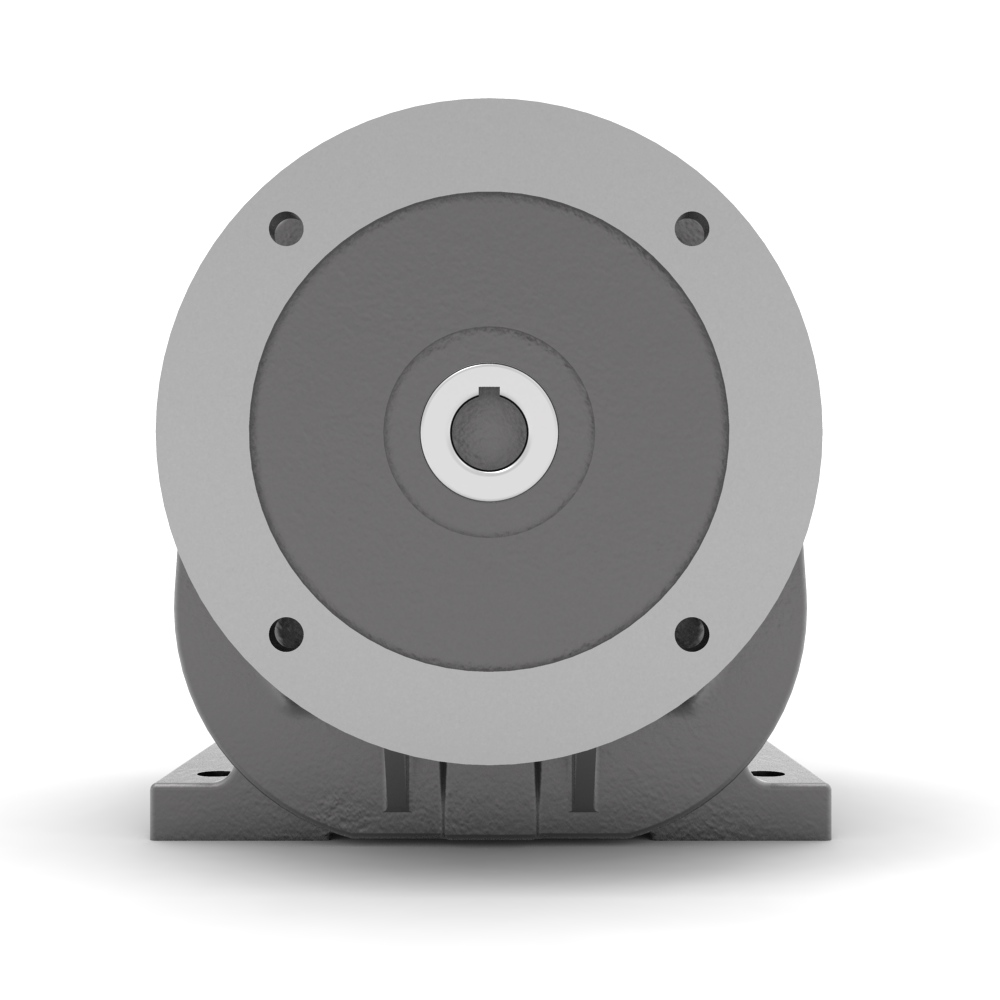

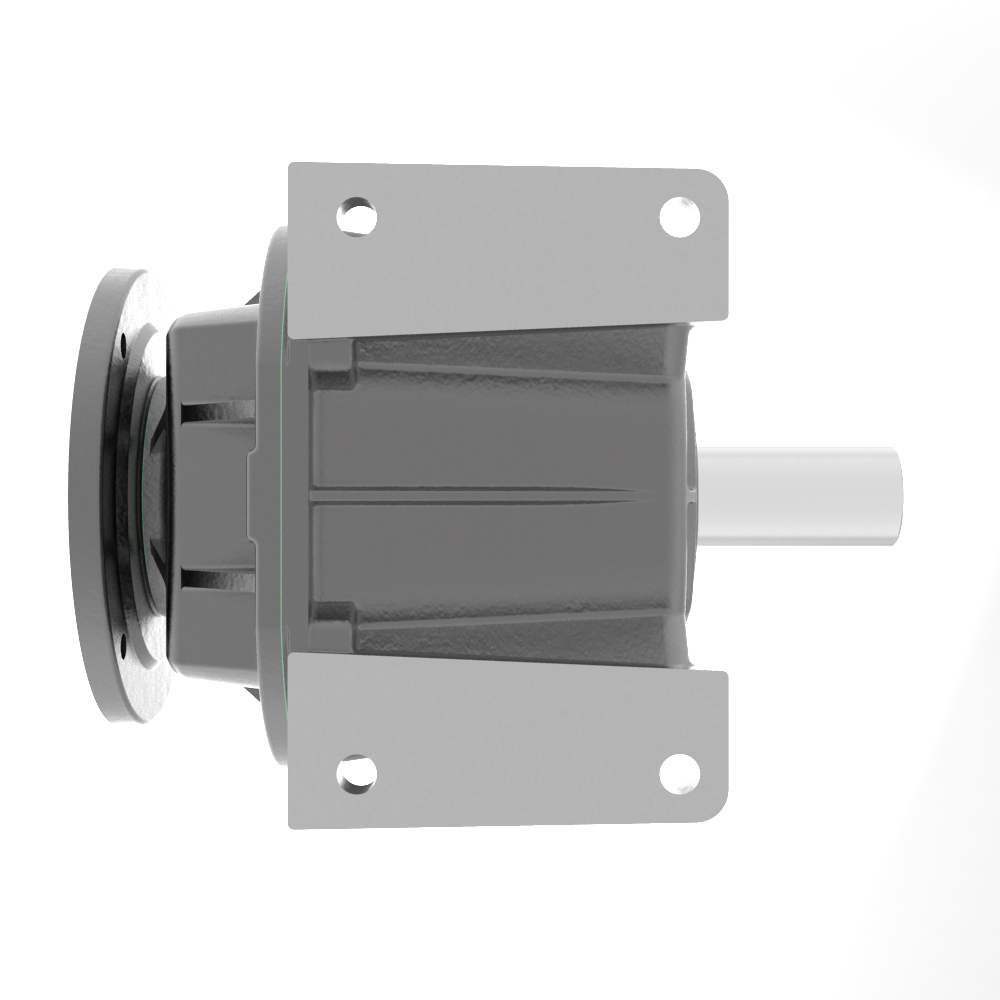

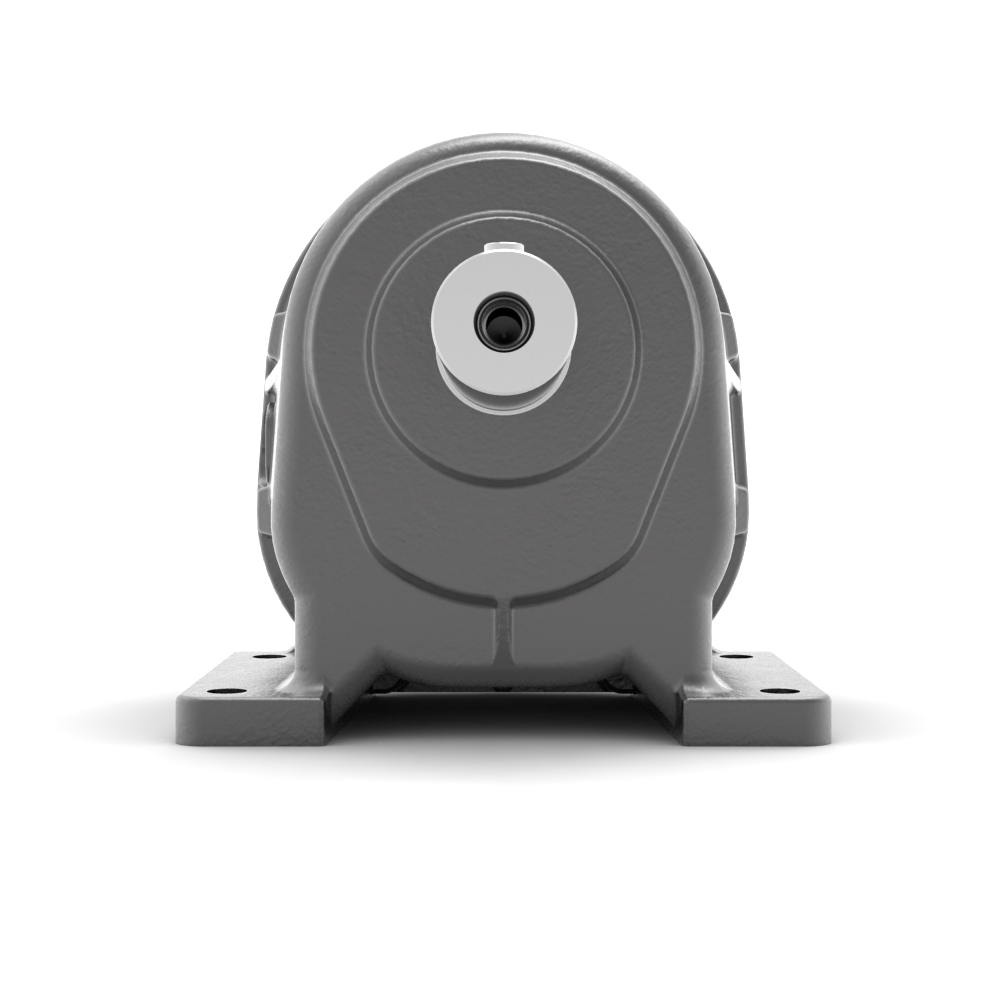

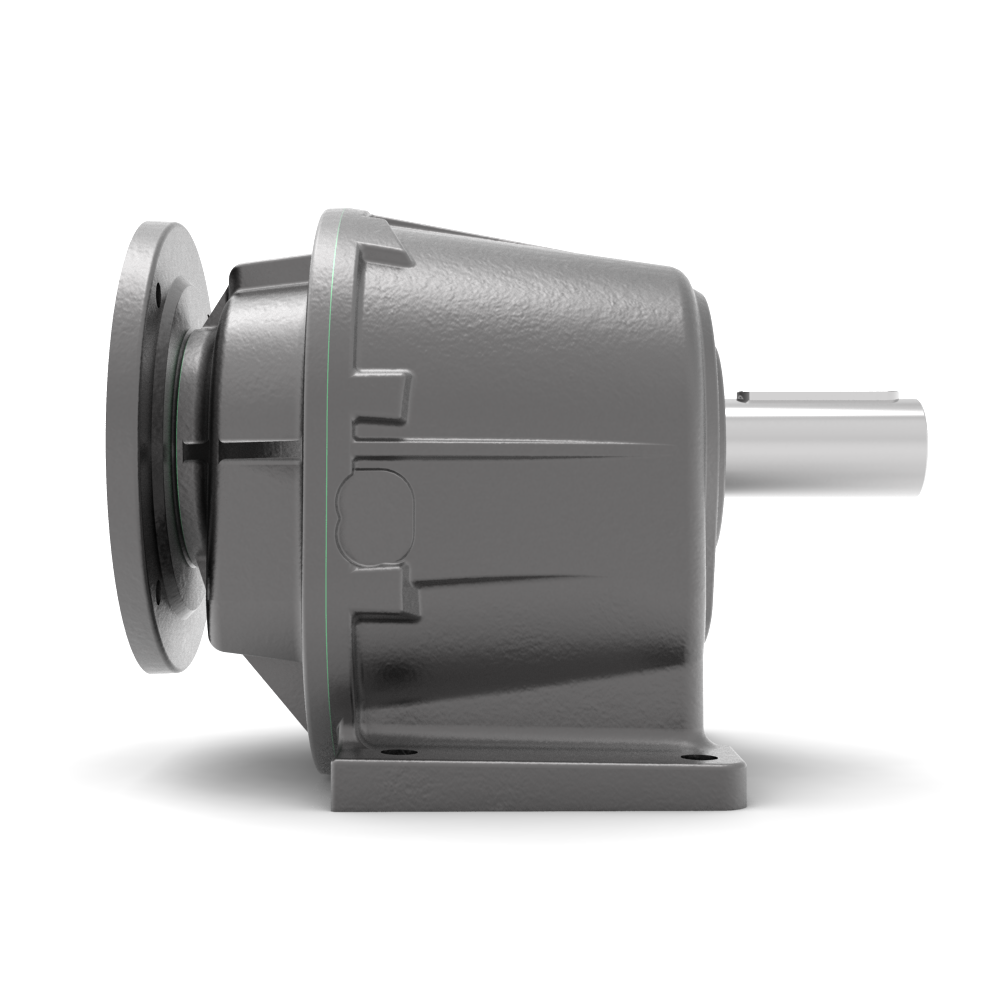

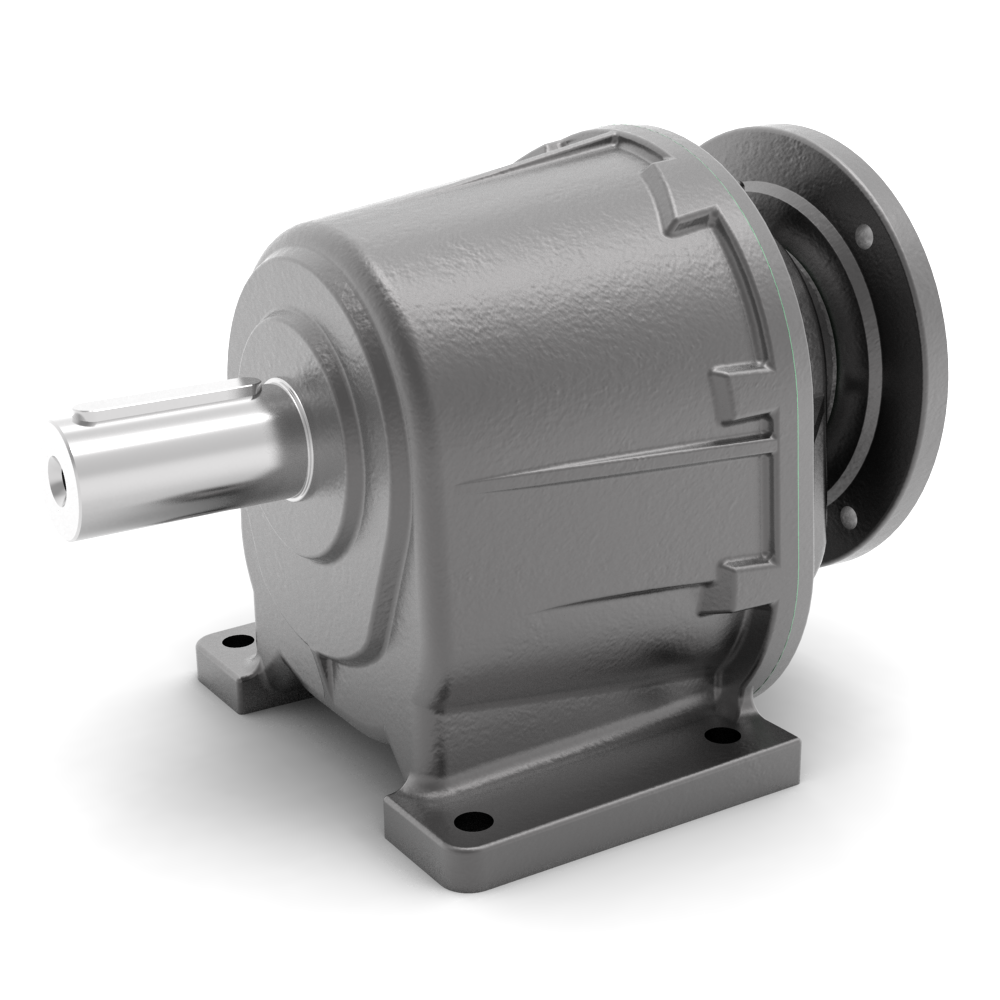

De AS-serie coaxiale tandwielreductor is de succesvolle voorloper van de huidige C-serie rechte tandwielreductoren. De compacte bouw en modulaire samenstelling zijn de belangrijkste eigenschappen waardoor deze reductor nog steeds in productie is.
De rechte tandwielkasten uit de AS-serie zijn leverbaar met verschillende ingangen;
- HS uitvoering met massief ingaande as
- P uitvoering met IEC of NEMA gestandaardiseerde motor aanbouwflens
Voor de P uitvoering met motoraanbouwflens zijn de volgende eigenschappen van toepassing;
Koppel
- 30 – 480 Nm
Uitgaand vermogen (bij n1 = 1400 rpm)
- 0,16 – 10,3 kW
Overbrengingsverhoudingen
- 5 – 192
Bouwvormen
- Voetmontage
- Flensmontage
