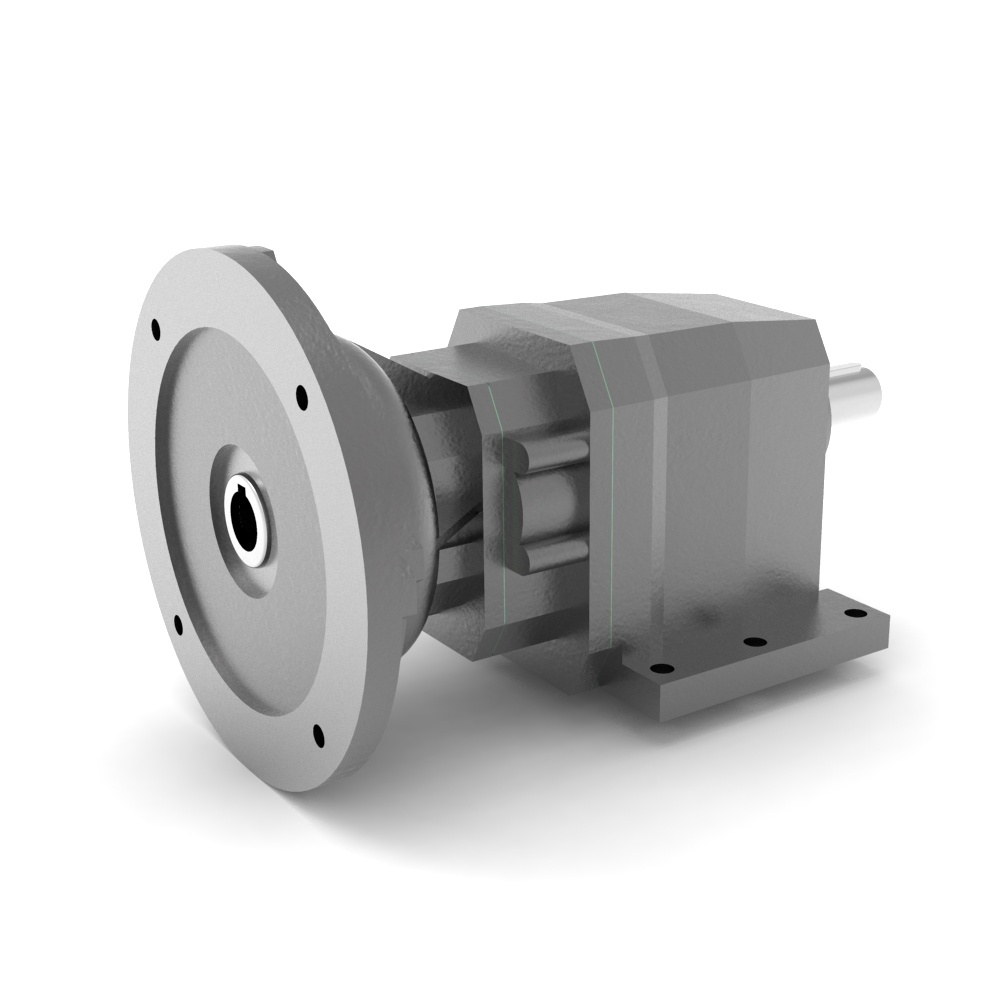

Rechte tandwielkast C0122 i=15,4 voet P motorflens P90 positie B3
| Product code | C0122015405BP |
|---|---|
| Leveranciernummer | C0122 P 15,4 P90 B3 |
| Serie code reductor | C - Coaxiale tandwielreductor |
| Type ingang reductor | P - IEC aanbouwflens |
| Reductor uitvoering | P - Voet |
| Uitgaande asdiameter reductor | 20 mm |
| Type code reductor | C0122 |
Om de datasheet te kunnen downloaden moet je ingelogd zijn. Klik hier om in te loggen.
| fabrikant | Bonfiglioli Riduttori |
|---|---|
| serie code reductor | C - Coaxiale tandwielreductor |
| iEC flens type | B5 |
| iEC flensgrootte | 90 |
| type code reductor | C0122 |
| reductor uitvoering | P - Voet |
| type ingang reductor | P - IEC aanbouwflens |
| montage positie reductor | B3 |
| uitgaande asdiameter reductor | 20 mm |
| overbrengingsverhouding | 15.4 |
| exacte overbrengingsverhouding | 15.42045 |
| hoekspeling standaard | 29 ' |
| hoekspeling gereduceerd | 13 ' |
| massatraagheid reductor | 0.00029 kgm² |
| dynamisch rendement | 95 % |
| gewicht reductor | 7 kg |
| hoeveelheid smeerolie | 0.5 L |
Tekening
Een hoge koppeldichtheid, een grote diversiteit aan uitvoeringen en een groot bereik in overbrengverhoudingen maken naast de compacte bouw en grote betrouwbaarheid C-serie de absolute topper onder de coaxiale reductoren. Ook de zeer goede toepasbaarheid in vele situaties en de prima prijs-kwaliteitsverhouding maken de C-serie favoriet bij zowel constructeurs als bij cost engineers.
De rechte tandwielkasten uit de C-serie zijn leverbaar met verschillende ingangen;
- HS uitvoering met massief ingaande as
- P uitvoering met IEC of NEMA gestandaardiseerde motor aanbouwflens
- M uitvoering met geintegreerde draaistroommotor (optioneel met rem)
- SK uitvoering met servomotor aanbouwflens
- SC uitvoering met servomotor aanbouwflens
Sommige uitvoeringen en bouwgroottes zijn leverbaar ATEX gecertificering
Voor de P uitvoering zijn de volgende eigenschappen van toepassing;
Koppel
- 100 – 12.000 Nm
Uitgaand vermogen (bij n1 = 1400 rpm)
- 0,21 – 213 kW
Overbrengingsverhoudingen
- 2,6 – 1482
Bouwvormen
- Voetmontage
- Flensmontage
- Universele behuizing met diverse montagemogelijkheden
Uitvoering ingang
- IEC grootte 63 - 280
- NEMA
