Haakse tandwielkast A0803 i=20.9 holle as UH80 motorflens P180 positie B3
| Product code | A0803002013BH |
|---|---|
| Leveranciernummer | A0803 UH80 20.9 P180 B3 |
| Serie code reductor | A - Haakse kegeltandwiel reductor |
| Type ingang reductor | P - IEC motorflens |
| Reductor uitvoering | UH - Holle as met spiebaan |
| Ingaand vermogen [kW] | 22 kW |
| Uitgaand koppel reductor [Nm] | 2854 Nm |
| Uitgaand toerental reductor [rpm] | 67 min-1 |
| Uitgaande asdiameter reductor | 80 mm |
| Type code reductor | A0803 |
Om de datasheet te kunnen downloaden moet je ingelogd zijn. Klik hier om in te loggen.
| fabrikant | Bonfiglioli Riduttori |
|---|---|
| serie code reductor | A - Haakse kegeltandwiel reductor |
| iEC flens type | B5 |
| iEC flensgrootte | 180 |
| type code reductor | A0803 |
| reductor uitvoering | UH - Holle as met spiebaan |
| type ingang reductor | P - IEC motorflens |
| montage positie reductor | B3 |
| uitgaande asdiameter reductor | 80 mm |
| ingaand vermogen [kW] | 22 kW |
| thermisch vermogen [1400 rpm] | 44 kW |
| uitgaand koppel reductor [Nm] | 2854 Nm |
| service factor | 1.7 |
| ingaand toerental reductor | 1400 min-1 |
| overbrengingsverhouding | 20.9 |
| exacte overbrengingsverhouding | 20.94928 |
| uitgaand toerental reductor [rpm] | 67 min-1 |
| hoekspeling standaard | 13 ' |
| massatraagheid reductor | 0.0142 kgm² |
| dynamisch rendement | 91 % |
| gewicht reductor | 268 kg |
| hoeveelheid smeerolie | 20 L |

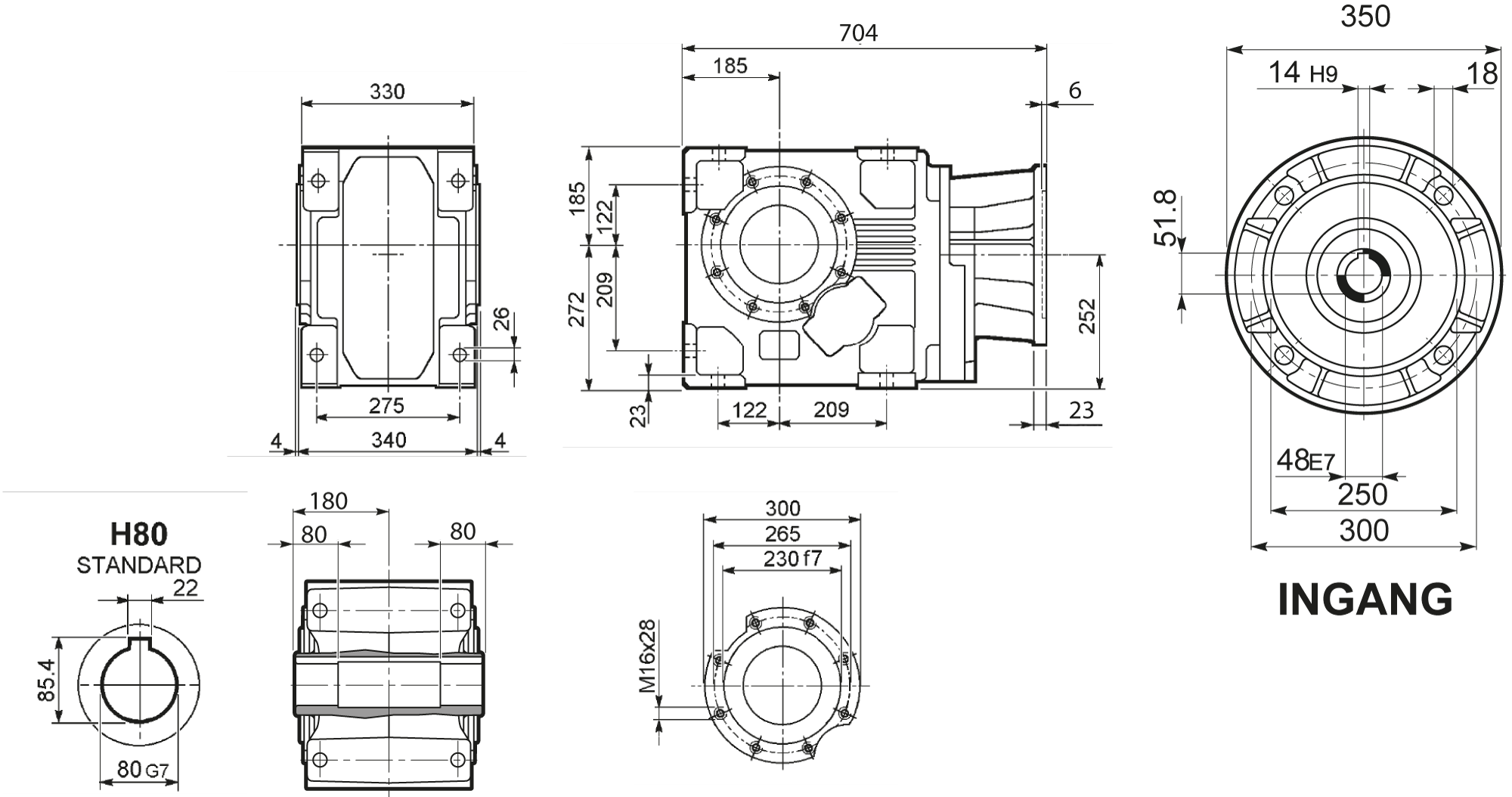

Tekening
Een haakse aandrijving met een hoog rendement en een grote veelzijdigheid wat betreft overbrengverhoudingen en motoropties kan alleen maar een A-serie zijn. Toegepast in de algemene machinebouw, maar ook als de centrale aandrijving van grote ankerlieren bezit dit type aandrijving een veelzijdigheid en een duurzaamheid die menig Zwitsers zakmes jaloers maakt.
De haakse tandwielkasten uit de A-serie zijn leverbaar met verschillende ingangen;
- HS uitvoering met massief ingaande as
- P uitvoering met IEC of NEMA gestandaardiseerde motor aanbouwflens
- M uitvoering met geintegreerde draaistroommotor (optioneel met rem)
- SK uitvoering met servomotor aanbouwflens
- SC uitvoering met servomotor aanbouwflens
Sommige uitvoeringen en bouwgroottes zijn leverbaar ATEX gecertificering
Voor de P uitvoering met motoraanbouwflens zijn de volgende eigenschappen van toepassing;
Koppel
- 100 – 14.000 Nm
Uitgaand vermogen (bij n1 = 1400 rpm)
- 0,22 – 150 kW
Overbrengingsverhoudingen
- 4,9 – 1715
Uitvoering ingang
- IEC grootte 63 - 250
- NEMA
BONAK199700107
Beschermkap uitgaande as voor kegeltandwielreductor A80 UH uitvoering (holle cilindrische as)
Beschermkap uitgaande as voor kegeltandwielreductor A80 UH uitvoering (holle cilindrische as)
BONFL197400532
Losse flens D=450 en pasrand kast 230, voor reductor A80FA
Losse flens D=450 en pasrand kast 230, voor reductor A80FA
BONFL197400533
Losse flens D=550 en pasrand kast 230, voor reductor A80FB
Losse flens D=550 en pasrand kast 230, voor reductor A80FB
ARMA0080
Reactiearm voor kegeltandwielreductor A80
Reactiearm voor kegeltandwielreductor A80
