Overbrenging RAN 28 i=1 enkel as S bouwvorm F ingaande as HS positie B3
| Product code | RAN2801HSSF |
|---|---|
| Leveranciernummer | RAN 28 S F 1 HS B3 |
| Serie code reductor | RAN - Haakse overbrenging |
| Type ingang reductor | HS - Massief ingaande as |
| Reductor uitvoering | UR - Enkele massieve as |
| Ingaand vermogen [kW] | 23 kW |
| Uitgaand koppel reductor [Nm] | 150 Nm |
| Uitgaand toerental reductor [rpm] | 1400 min-1 |
| Uitgaande asdiameter reductor | 28 mm |
| Type code reductor | RAN28 |
Om de datasheet te kunnen downloaden moet je ingelogd zijn. Klik hier om in te loggen.
| fabrikant | Bonfiglioli Riduttori |
|---|---|
| serie code reductor | RAN - Haakse overbrenging |
| type code reductor | RAN28 |
| reductor uitvoering | UR - Enkele massieve as |
| uitvoering uitgaande as | Enkel mm |
| type ingang reductor | HS - Massief ingaande as |
| montage positie reductor | B3 |
| uitgaande asdiameter reductor | 28 mm |
| ingaande asdiameter reductor | 28 mm |
| ingaand vermogen [kW] | 23 kW |
| uitgaand koppel reductor [Nm] | 150 Nm |
| service factor | 1 |
| ingaand toerental reductor | 1400 min-1 |
| overbrengingsverhouding | 1 |
| uitgaand toerental reductor [rpm] | 1400 min-1 |
| dynamisch rendement | 97 % |
| maximale radiale belasting ingaande as | 1800 N |
| maximale radiale belasting uitgaande as | 1650 N |
| gewicht reductor | 20 kg |

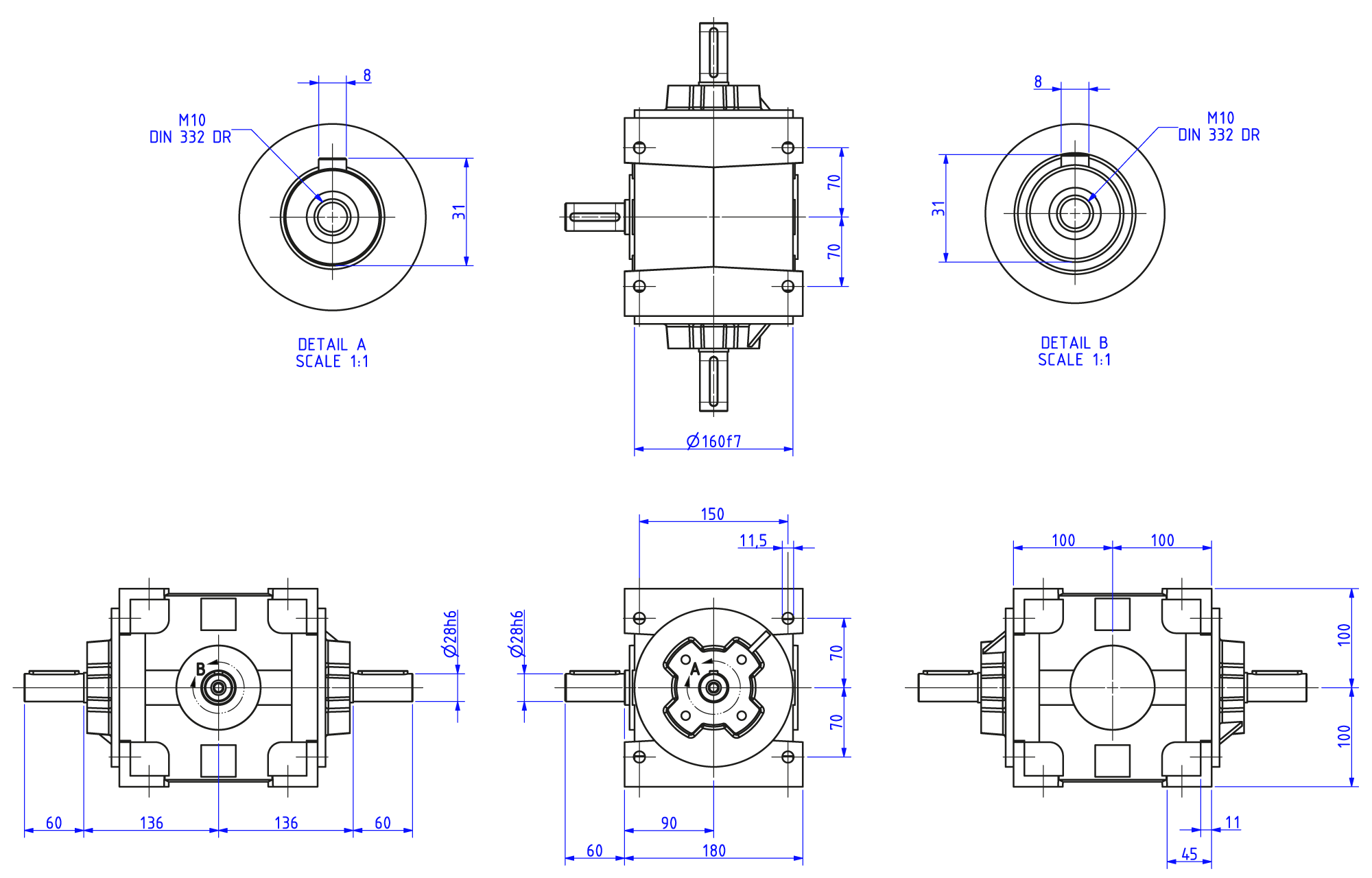

Tekening
De RAN serie is ontworpen voor toepassingen waarin een haakse overbrenging noodzakelijk is. De RAN-serie is eenvoudig te monteren en nagenoeg onderhoudsarm. Naast de precieze overbrenging van 1:1 zijn er ook vertragingen mogelijk wat handig kan zijn bij gesynchroniseerde aandrijfsystemen. Tevens zijn er uitvoeringen met meerdere assen leverbaar, en een speciale uitvoering voor spindelhefelementen.
Koppel
- 2 - 600 Nm
Uitgaand vermogen (bij 1400rpm ingaand)
- 0,15 - 90 kW
Overbrengingsverhoudingen
- 1 - 7,7
Uitvoering uitgang
- 2, 3 of 4 massieve assen
- Holle as (RAN 1, 2)
- Spline as (RAN20CAVO)
Uitvoering ingang
- Massief ingaande as
