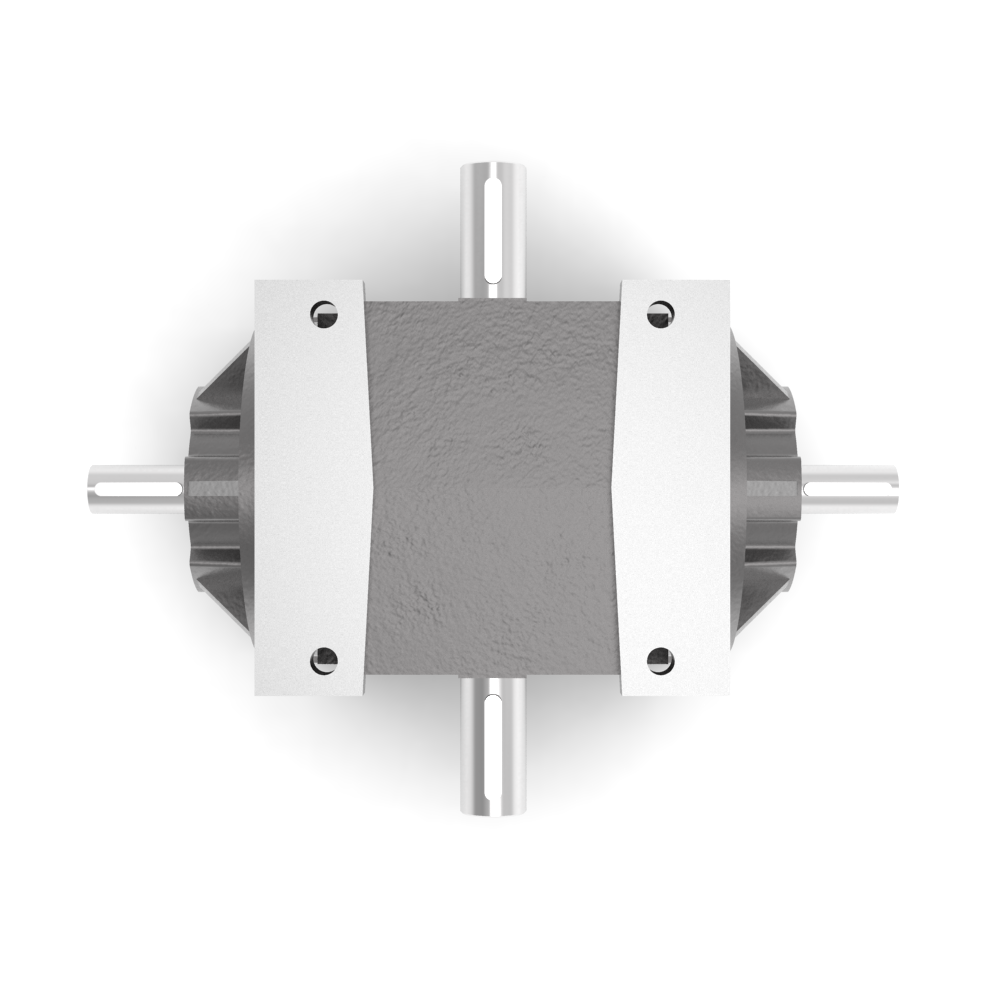

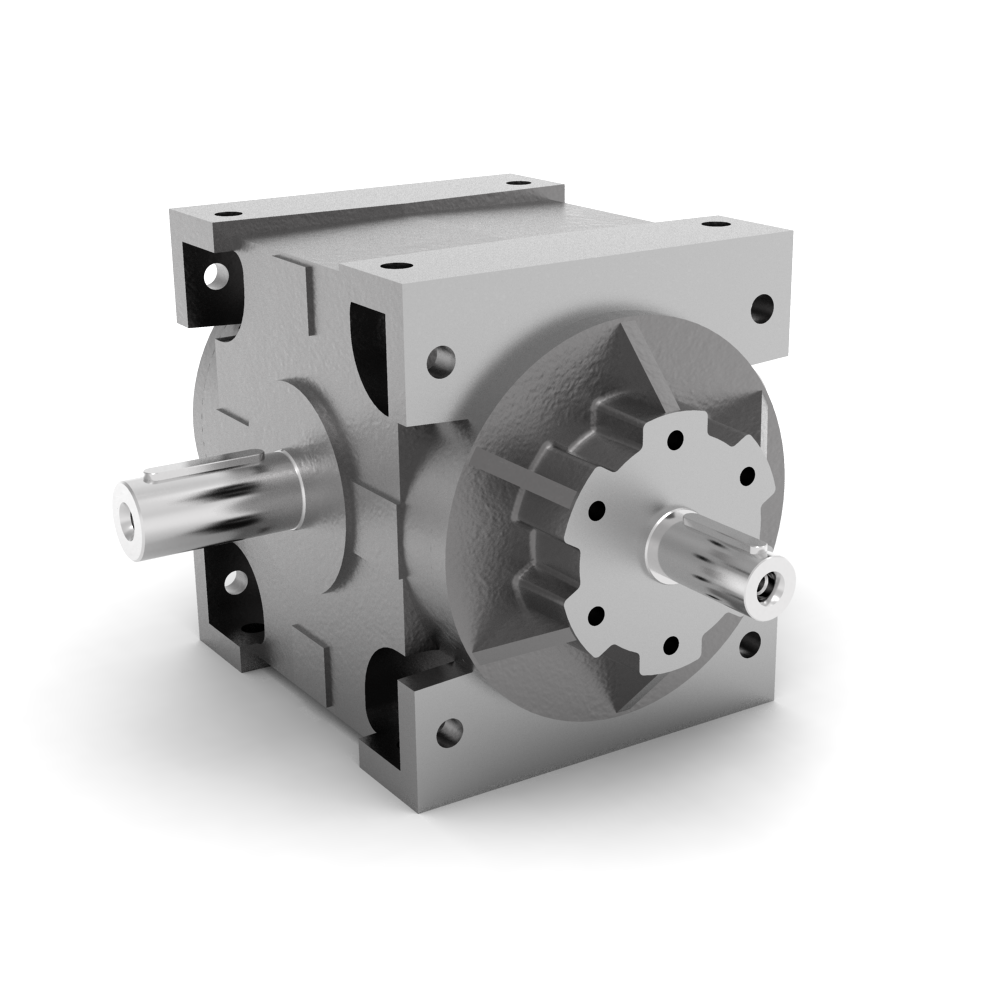

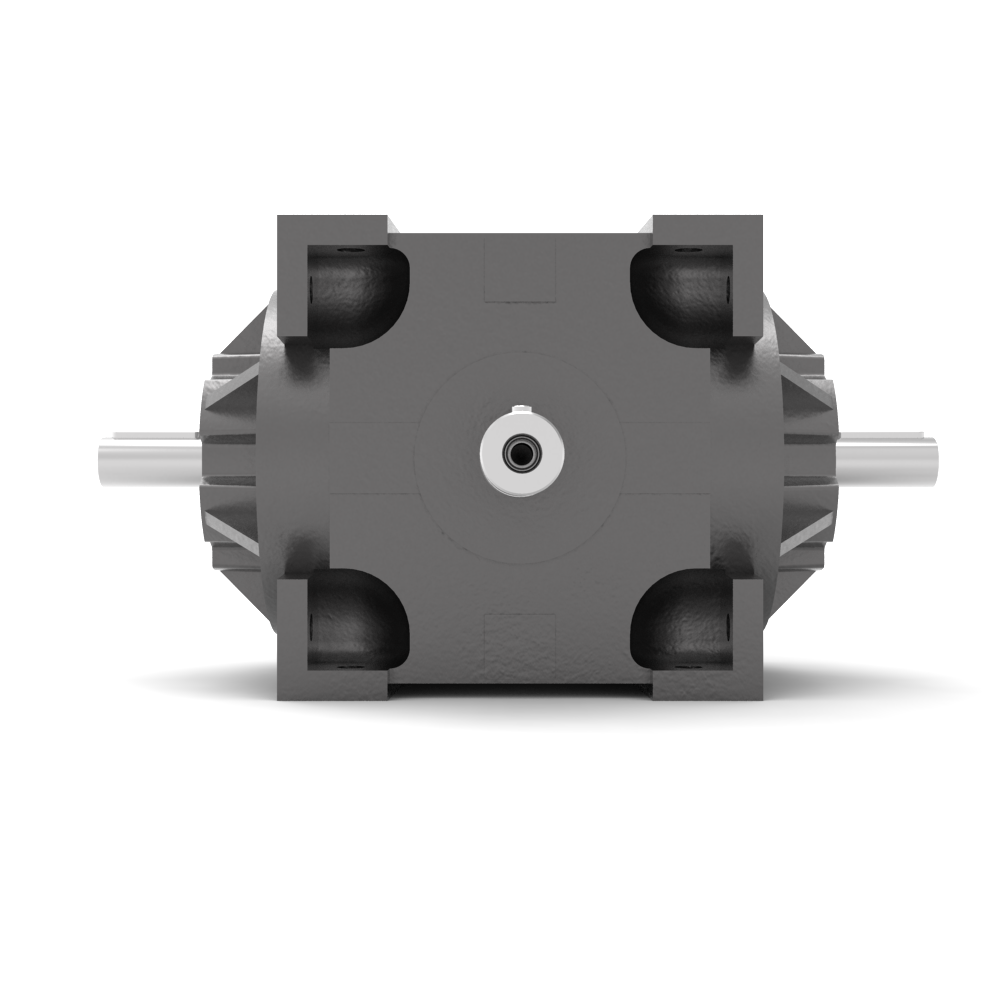

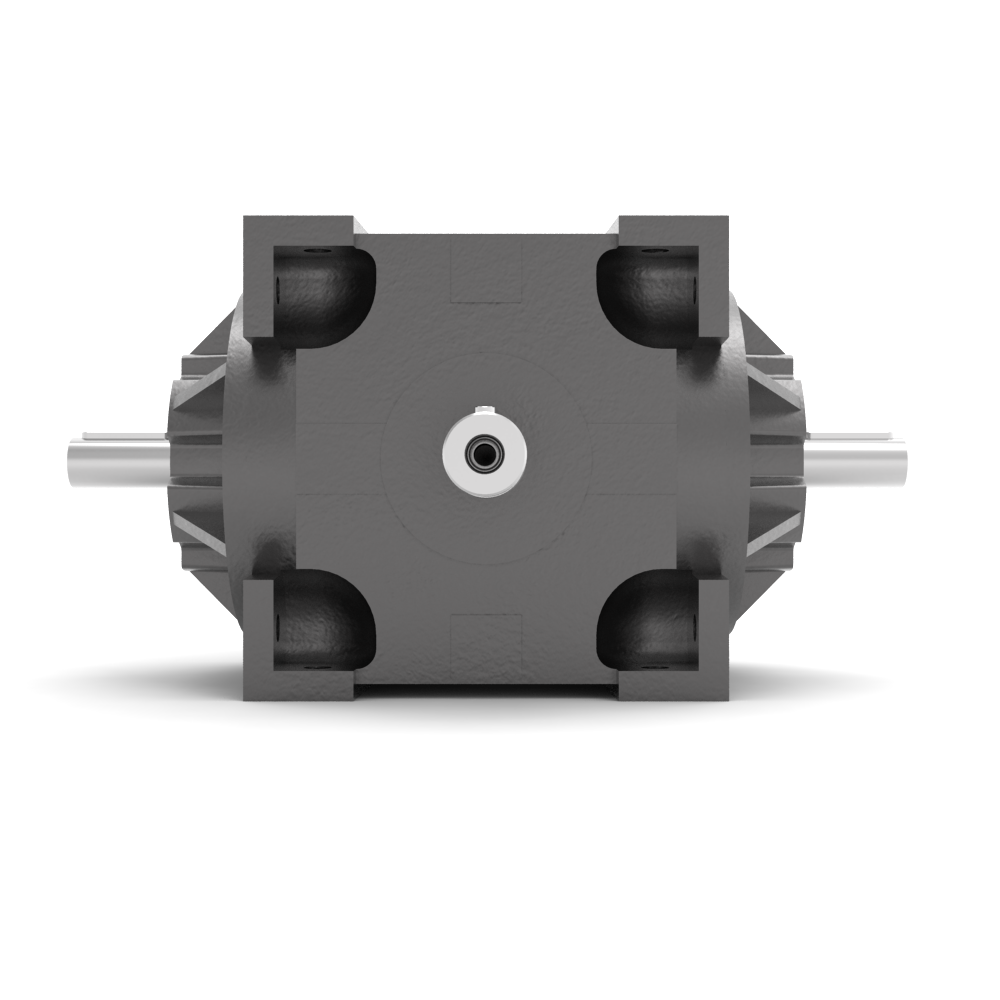

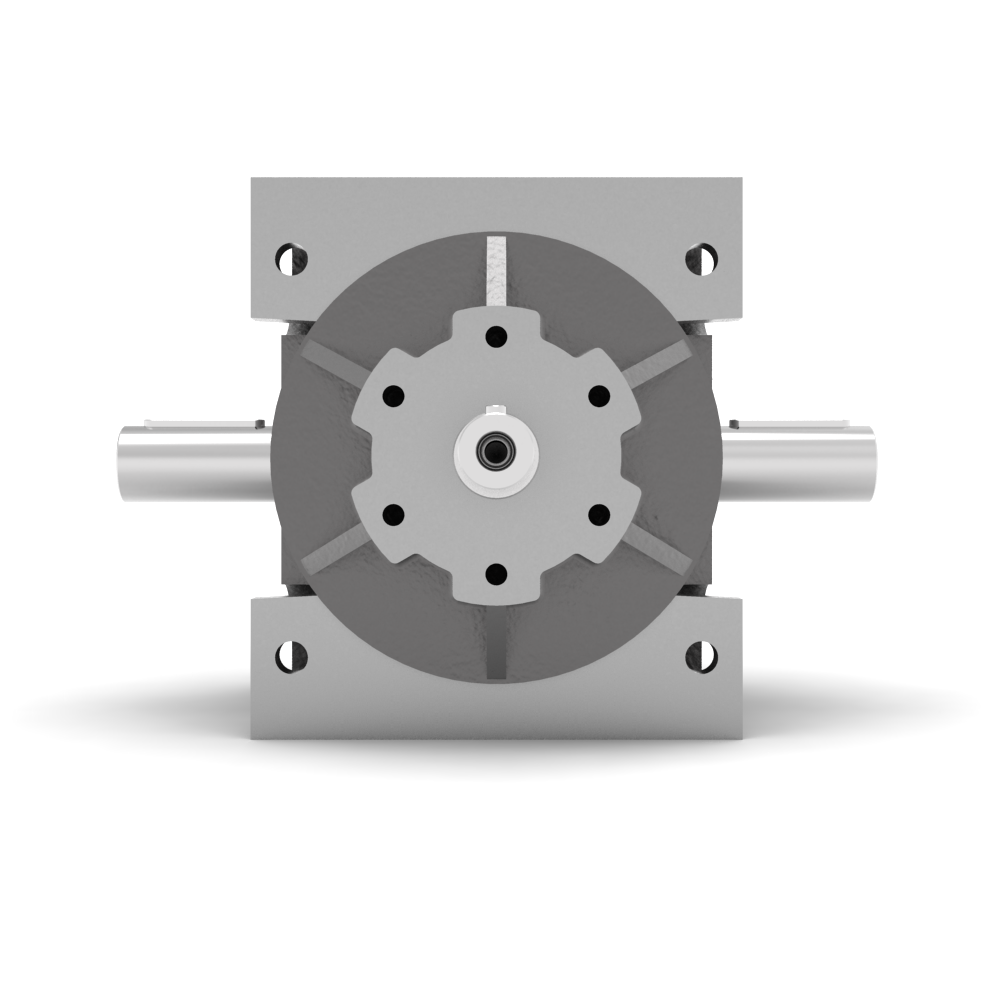

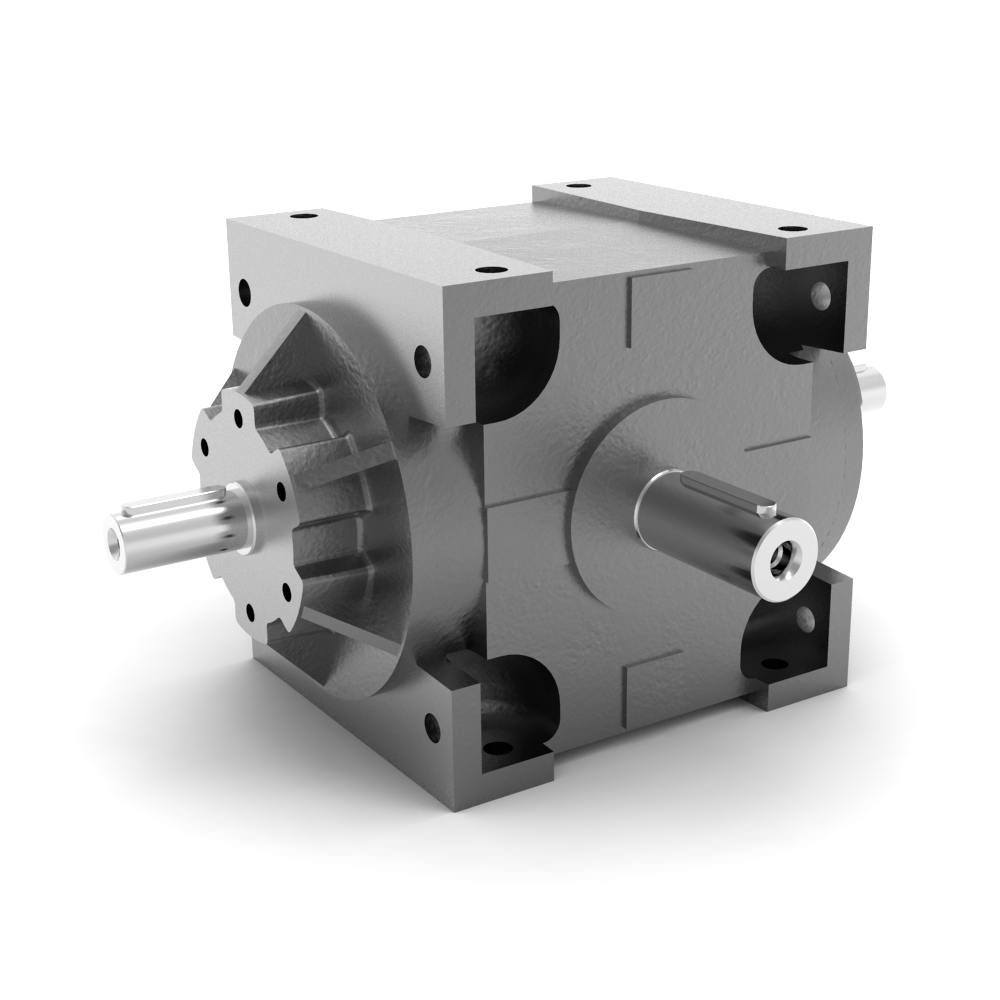

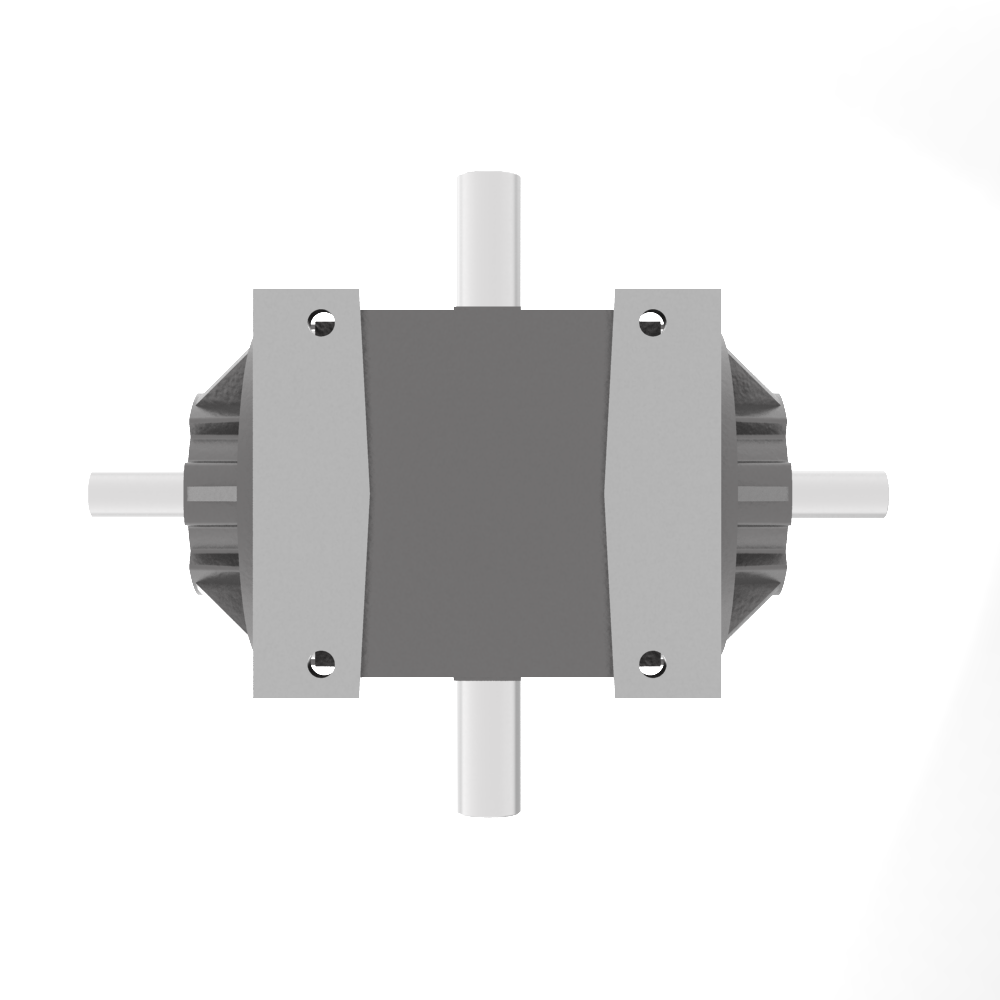

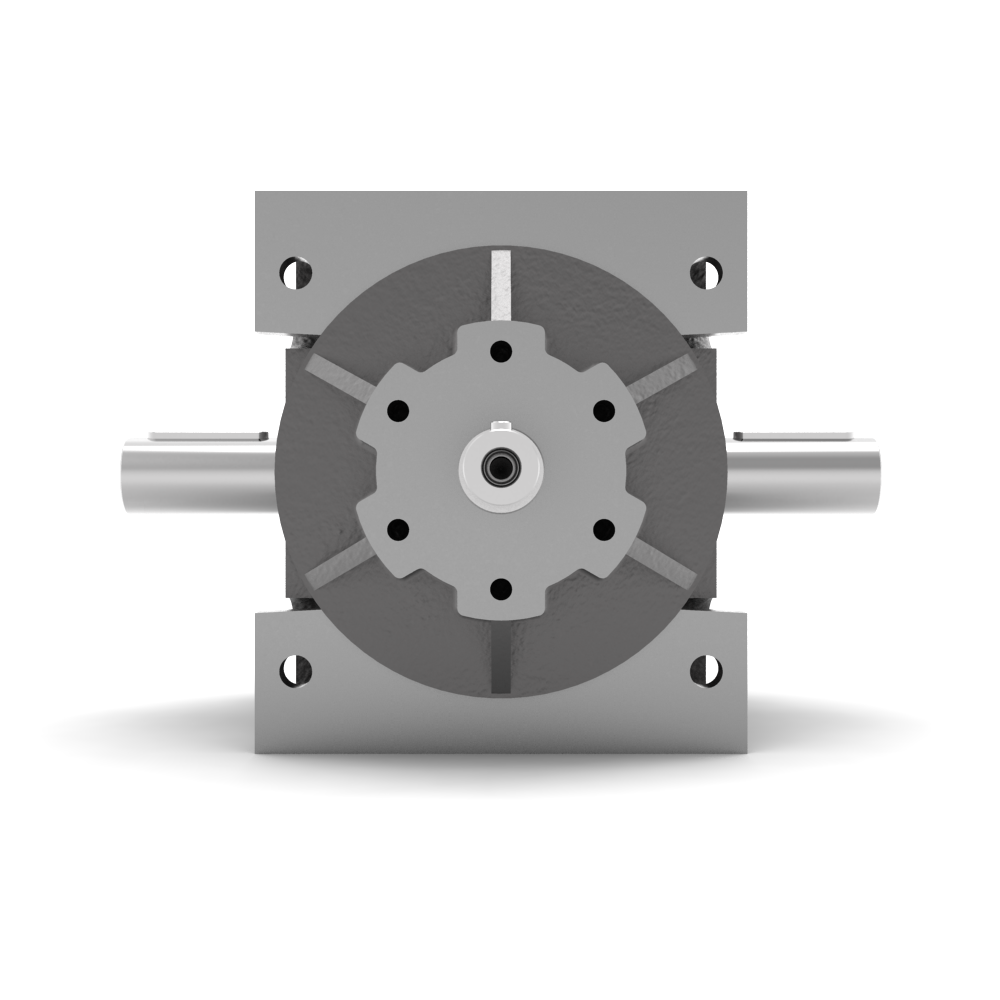

Overbrenging RAN 28 i=2 dubbele as D bouwvorm C ingaande as HS positie B3
| Product code | RAN2802HSDC |
|---|---|
| Leveranciernummer | RAN 28 D C 2 HS B3 |
| Serie code reductor | RAN - Haakse overbrenging |
| Type ingang reductor | HS - Massief ingaande as |
| Reductor uitvoering | UD - Dubbele massieve as |
| Ingaand vermogen [kW] | 11.3 kW |
| Uitgaand koppel reductor [Nm] | 150 Nm |
| Uitgaand toerental reductor [rpm] | 700 min-1 |
| Uitgaande asdiameter reductor | 28 mm |
| Type code reductor | RAN28 |
Om de datasheet te kunnen downloaden moet je ingelogd zijn. Klik hier om in te loggen.
| fabrikant | Bonfiglioli Riduttori |
|---|---|
| serie code reductor | RAN - Haakse overbrenging |
| type code reductor | RAN28 |
| reductor uitvoering | UD - Dubbele massieve as |
| uitvoering uitgaande as | Dubbel mm |
| doorlopende ingaande as | Ja |
| type ingang reductor | HS - Massief ingaande as |
| montage positie reductor | B3 |
| uitgaande asdiameter reductor | 28 mm |
| ingaande asdiameter reductor | 24 mm |
| ingaand vermogen [kW] | 11.3 kW |
| uitgaand koppel reductor [Nm] | 150 Nm |
| service factor | 1 |
| ingaand toerental reductor | 1400 min-1 |
| overbrengingsverhouding | 2 |
| uitgaand toerental reductor [rpm] | 700 min-1 |
| dynamisch rendement | 97 % |
| maximale radiale belasting ingaande as | 1800 N |
| maximale radiale belasting uitgaande as | 2080 N |
| gewicht reductor | 20 kg |

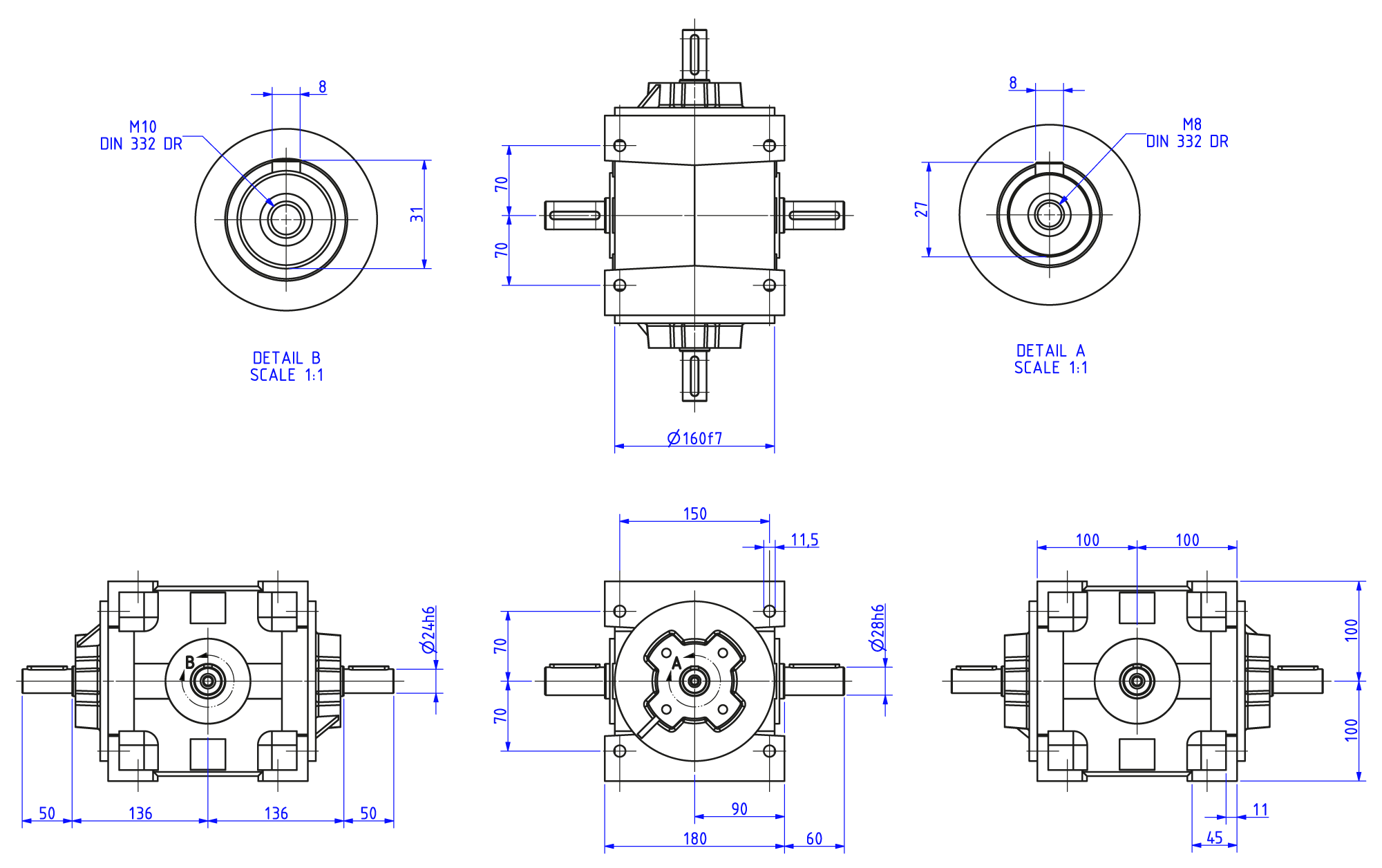

Tekening
De RAN serie is ontworpen voor toepassingen waarin een haakse overbrenging noodzakelijk is. De RAN-serie is eenvoudig te monteren en nagenoeg onderhoudsarm. Naast de precieze overbrenging van 1:1 zijn er ook vertragingen mogelijk wat handig kan zijn bij gesynchroniseerde aandrijfsystemen. Tevens zijn er uitvoeringen met meerdere assen leverbaar, en een speciale uitvoering voor spindelhefelementen.
Koppel
- 2 - 600 Nm
Uitgaand vermogen (bij 1400rpm ingaand)
- 0,15 - 90 kW
Overbrengingsverhoudingen
- 1 - 7,7
Uitvoering uitgang
- 2, 3 of 4 massieve assen
- Holle as (RAN 1, 2)
- Spline as (RAN20CAVO)
Uitvoering ingang
- Massief ingaande as
