Opsteek tandwielkast F0254 holle as H35 i=434.9 servoflens SC110A positie H1
| Product code | F0254043469BH |
|---|---|
| Leveranciernummer | F0254 H35 434.9 SC 110A H1 |
| Serie code reductor | F0254 |
| Type ingang reductor | SC - Servoflens klembus |
| Reductor uitvoering | H - Holle as met spie |
| Ingaand vermogen [kW] | 0.12 kW |
| Uitgaand koppel reductor [Nm] | 322 Nm |
| Uitgaand toerental reductor [rpm] | 3.2 min-1 |
| Uitgaande asdiameter reductor | 35 mm |
| fabrikant | Bonfiglioli Riduttori |
|---|---|
| serie code reductor | F0254 |
| reductor uitvoering | H - Holle as met spie |
| type ingang reductor | SC - Servoflens klembus |
| montage positie reductor | H1 |
| uitgaande asdiameter reductor | 35 mm |
| ingaand vermogen [kW] | 0.12 kW |
| uitgaand koppel reductor [Nm] | 322 Nm |
| service factor | 1.3 |
| ingaand toerental reductor | 1400 min-1 |
| overbrengingsverhouding | 434.9 |
| exacte overbrengingsverhouding | 434.88795 |
| uitgaand toerental reductor [rpm] | 3.2 min-1 |
| massatraagheid reductor | 0.00033 kgm² |
| dynamisch rendement | 90 % |
| gewicht reductor | 16 kg |
| hoeveelheid smeerolie | 2.2 L |
| servo flens grootte | 110A |
| servo flens type | SC |

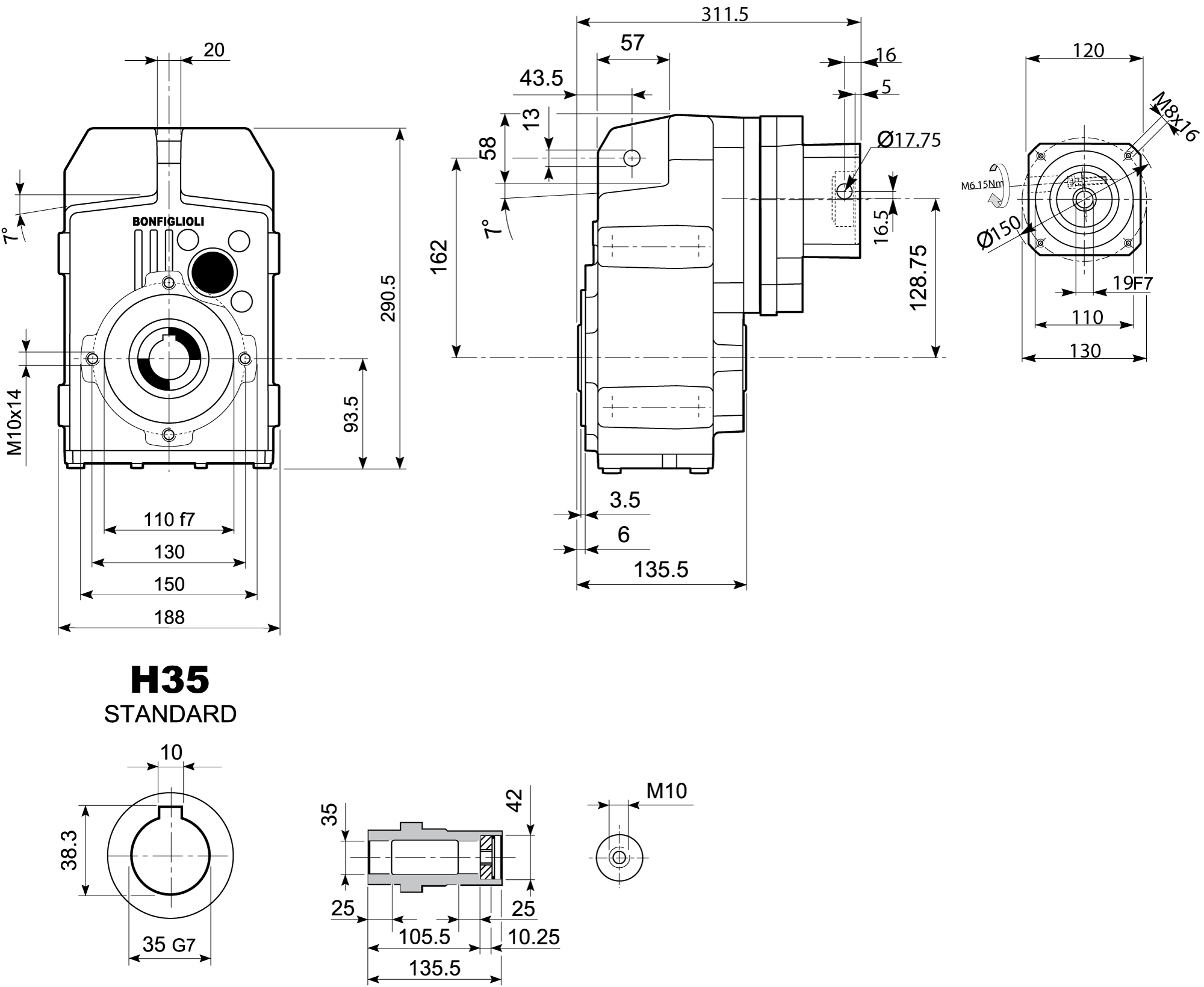

Tekening
Een efficiënte en eenvoudige manier om een aandrijving te integreren in een transportsysteem, de opsteekreductoren van de F-serie. Licht in eigen gewicht maar een zwaargewicht voor wat betreft de prestaties en betrouwbaarheid. Eigenschappen die van de F-serie opsteekreductoren de ideale oplossing maken voor zowel goede en betrouwbare prestaties als voor een makkelijke montage.
De rechte tandwielkasten uit de F-serie zijn leverbaar met verschillende ingangen;
- HS uitvoering met massief ingaande as
- P uitvoering met IEC of NEMA gestandaardiseerde motor aanbouwflens
- M uitvoering met geintegreerde draaistroommotor (optioneel met rem)
- SK uitvoering met servomotor aanbouwflens
- SC uitvoering met servomotor aanbouwflens
Sommige uitvoeringen en bouwgroottes zijn leverbaar ATEX gecertificering
Voor de SC uitvoering met servomotor aanbouwflens zijn de volgende eigenschappen van toepassing;
Koppel
- 140 – 2.900 Nm
Uitgaand vermogen (bij n1 = 1400 rpm)
- 0,17 – 20 kW
Overbrengingsverhoudingen
- 6,4 – 1539
Uitvoering ingang
- SC grootte 60A - 180B
